Lugar de origen: | China |
Nombre de la marca: | BELIEVE INDUSTRY |
Certificación: | CE |
Número de modelo: | BELI-CABLETRAY |
Cantidad de orden mínima: | 1 sistema |
---|---|
Precio: | According to customers' requirement |
Detalles de empaquetado: | Embalaje marinero estándar, envuelto con la película plástica y sujetado con el alambre de acero |
Tiempo de entrega: | 90 a 120 días |
Condiciones de pago: | T/T, L/C |
Capacidad de la fuente: | 45 sistemas por cuarto |
Tipo de la máquina: | Máquina fría de la conformación por medio de rodillos | Uso de la máquina: | Ampliamente utilizado para el sector de la construcción de la estructura de acero |
---|---|---|---|
Tamaño de las bandejas de cable: | anchura de 100-600m m, altura de 50-150m m | Las anchuras ajustan: | Automático ajuste, infinitamente ajustable |
Sistema de control: | El sistema de control del PLC con la pantalla táctil actúa el panel | Velocidad de la máquina: | 10-15m/min |

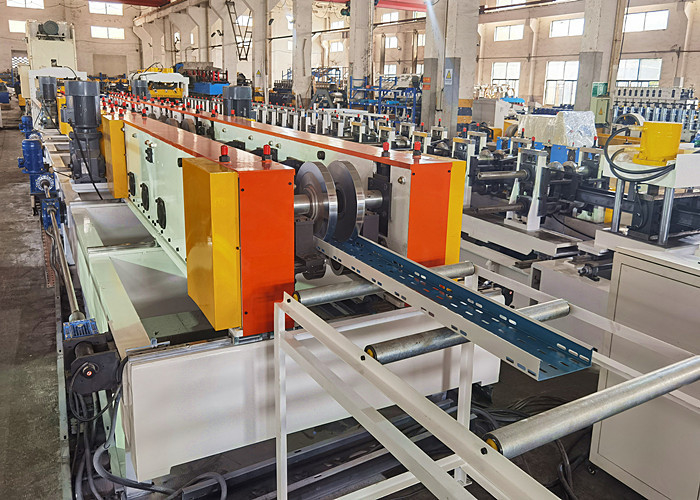

Acero galvanizado/acero inoxidable/cable perforado de acero prepintado Tray Roll Forming Production Line
El tipo perforado bandejas de cable es ampliamente utilizado al instalar los volúmenes grandes de cables de transmisión resistentes. Tiene la ventaja de la ventilación, que hace el grado completo del aire libre del cable y puede aumentar grandemente la vida de los cables.
Crea los diseños de Industry Company y fabrica el rollo de la bandeja de cable que forma las líneas basadas en el requisito de clientes. Nuestra máquina puede producir las bandejas de cable del canal, las bandejas de cable de la escalera, y las bandejas de cable perforadas, etc con el grueso de 1.0m m - de 4.0m m y anchura de 40m m a de 1500m m. Materail aplicable es bobinas de acero galvanizadas, bobinas prepintadas, bobinas de acero inoxidables, etc.
No. | Cable Tray Width (milímetros) | Cable Tray Height (milímetros) |
1. | 50 / 100/150 | 15 / 35/50/80/100 |
2. | 200 / 300/400/500/600/1000 | 50 / 80/100/150/200/250 |
Características principales de la máquina
* Máquina modificada para requisitos particulares diseñada según tamaños requeridos, grueso material, modelos de agujero de perforación y perfiles.
* Ajuste automático de los tamaños, operación y ahorrador de tiempo fáciles.
* Tipo precortado, ninguna necesidad de cambiar las cuchillas de corte para cada tamaño de la bandeja.
* Los rodillos pasan con el tratamiento térmico del vacío para la gran dureza.
* Prensa de perforación de la precisión de alta velocidad y alta
Línea entera componentes y disposición
Conjunto
Línea entera proceso de trabajo: - nivelando - - precortado - formación de perforación decoiling del rollo - productos finales
Parámetros técnicos principales
1. Información de la materia prima
1,1 el material puede ser utilizado: bobinas de acero galvanizadas, bobinas de acero prepintadas, bobinas de acero inoxidables
1,2 grueso material: 1.0-4.0m m
1,3 fuerza material: 195-235Mpa
2. Parámetros técnicos de la máquina
2,1 Decoiler y nivelación del tipo de la unidad: tipo integrado decoiler y nivelador
2,2 capacidad de carga máxima de Decoiler: 5000kgs
2,3 nivelación de la unidad: diseño de 9 rodillos, 4 rodillos superiores, rodillos de la parte inferior 5 que nivelan para la buena llanura antes de perforar
2,4 material de nivelar los rodillos: ejes sólidos 40Cr con el diámetro de 70m m
2,5 rollo que forma pasos: 20-28 pasos
2,6 alimentación principal: 11kw * motor eléctrico 2 para la formación del rollo
2,7 material del eje: ejes sólidos 40Cr con el diámetro de 80m m
2,8 material de rodillos: GCr15, HRC58-62
2,9 rollo que forma velocidad: 8-15m/min no incluyendo la perforación y cortar
2,10 sistema de control: sistema de control automático del PLC
2,11 sistema de impulsión: impulsión del motor eléctrico vía cadena
2,12 tipo de perforación: prensa de perforación de la precisión de alta velocidad y alta
2,13 material del molde de perforación: Cr12Mov, HRC58-62
2,14 cortar el sistema: tipo que corta hidráulico, precortado antes de formar del rollo
2,15 poder para cortar: 7.5kw
2,16 material de la cuchilla de corte: Cr12Mov, HRC58-62
2,17 tolerancia de la longitud de corte: +/- 1.5m m
Si usted necesita más detalles de la máquina, éntrenos en contacto con por favor directamente.
