rollo perforado web de la bandeja de cable de 150m m 300m m que forma la máquina con pre - corte el dispositivo

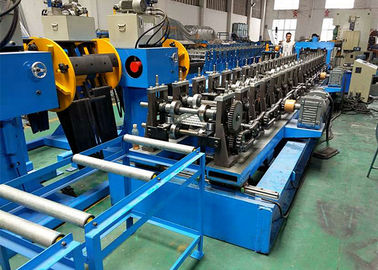

150mm 300mm Web Perforated Cable Tray Roll Forming Machine With Pre - Cut Device

Datos del producto:

Lugar de origen:	China
Nombre de la marca:	Believe Industry Company
Certificación:	CE
Número de modelo:	Cable Roll bandeja que forma la máquina

Pago y Envío Términos:

Detalles de empaquetado:	Embalaje marinero estándar
Tiempo de entrega:	60 a 90 días
Condiciones de pago:	El 30% TT por adelantado, el 70% TT antes del envío
Capacidad de la fuente:	45 sistemas por cuarto

Contactar ahora

Descripción detallada del producto

Material aplicable:	Bobinas galvanizadas del acero, bobinas en frío	Grueso material:	1.5-2.5m m
Alimentación principal:	15KW	Formación de pasos:	18 pasos
Características de la máquina:	Precortado, no necesite cambiar las cuchillas de corte para cada dimensión	La anchura ajusta:	Automático ajuste el tipo
Resaltar:	máquina de fabricación de bandeja de cable , Cable bandeja formando equipo

Línea fría perforada galvanizada de la conformación por medio de rodillos de la bandeja de cable con el dispositivo precortado

Descripción

Esta cadena de producción de la bandeja de cable puede producir las bandejas de cable perforadas con anchura de la web de 150m m y de 300m m y la altura de 45m m. El material principal es bobinas de acero galvanizadas gruesas de 0.6m m a de 1.2m m. Las estaciones del rodillo pueden moverse automáticamente adentro y hacia fuera a través de la guía linear para ajustar el hueco entre los rodillos para que haya el rollo que forma cada dimensión.

El dispositivo precortado cortó el material en longitud requerida antes de formar del rollo. Comparado al dispositivo del corte del poste, los usuarios no necesitan cambiar las cuchillas de corte para cada dimensión, que ahorra mucho tiempo para la producción continua.

Especificaciones detalladas de la cadena de producción de la bandeja de cable

No.	Componentes principales	Especificaciones técnicas
1.	3Ton Decoiler	1. extensión y tensión hidráulicas del mandril: 3kw 2. gama de la extensión: 480-520m m 3. Decoiling eléctrico: 4kw 4. identificación máxima de la bobina: 1350m m 5. capacidad de cargamento: 3000kg
2.	7-Roll que nivela el dispositivo	1. rollo de pellizco: rollo de pellizco 2 para alimentar 2. nivelación del rollo: rollo 7 para nivelar, encima de 3 y de la parte inferior 4 3. nivelación del diámetro del rollo: 90m m 4. nivelación del material del rollo: 40Cr, HB220-260
3.	Prensa de poder de alta velocidad Con el alimentador servo	1. motor servo: 3kw 2. prensa de poder de la velocidad: 80Ton 3. ubicación de la fuerza del impacto: 4 4. movimiento: 150m m 5. altura cercana máxima: 340m m 6. encima de área de la plataforma: 770 x 420 x 70m m 7. Abajo área de la plataforma: 1000 x 550 x 90m m 8. alimentación principal: 7,5 x 4 (kwxP) 9. el resbalador ajusta: El manual ajusta 10. presión de aire: 6kg/m2

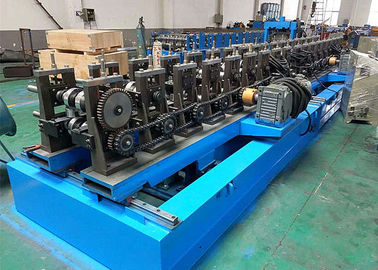

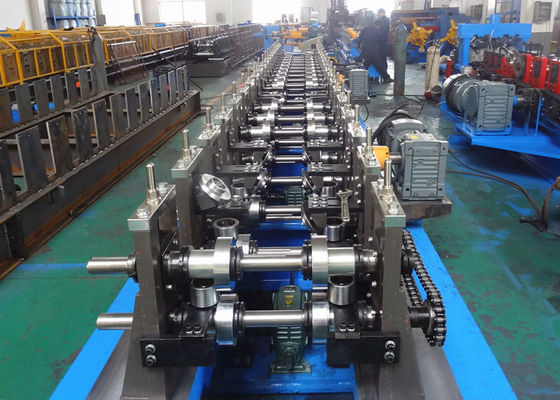

4.	Rollo que forma el molino	1. máquina baja: Estructura soldada con autógena acero del haz de H 2. soporte del rollo: Soporte del rollo del arrabio atornillado en base de la máquina 3. la anchura ajusta: Eléctrico ajuste, 1.5kw 4. formación de pasos: 18 pasos 5. material del rollo: GCr15 6. material del eje: 40Cr, φ90mm 7. cortar poder: 11kw 8. material de la cuchilla de corte: Cr12Mov

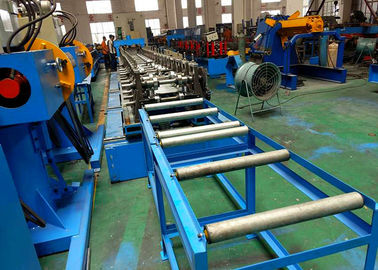

5.	Tabla final de la asistencia técnica	1. marco soldado con autógena acero del ángulo, con la tabla de la rollo-trayectoria 2. tamaño: X.500 2000 x 700m m (L x W x H) 3. cantidad: 2 sistemas
6.	Gabinete de control eléctrico	1. sistema de control: Sistema de control del PLC 2. codificador: Marca de Omron 3. inversor de la frecuencia: YASKAWA 4. pantalla táctil: Magnetocardiogramas 5. cantidad: 2 unidades, 1 para perforar, 1 para cortar
7.	Estación hidráulica	1. 2 unidades, 1 para la extensión del mandril del decoiler, 1 para cortar 2. poder hidráulico de la extensión: 3kw 3. poder hidráulico del corte: 11kw 4. marca: Marca famosa del Local
