Rollo de la bandeja de cable ajustable del auto que forma la máquina para los perfiles de la anchura de 100 - de 300m m

Automático ajuste el rollo de la bandeja de cable que forma la máquina para que haya anchura de 100-300m m



  Descripción

Esta cadena de producción de la bandeja de cable puede producir las bandejas de cable inferiores sólidas, las bandejas de cable perforadas y las bandejas cabble de la escalera con las bobinas galvanizadas 0.6-1.2m m del acero.


Las bobinas de acero pasan a través del cargamento de la bobina, de desenrollar, de la alimentación, de la entrada que dirige, del rollo que forma, cortando y después hacen salir los productos deseados. La cadena de producción es completamente automática peinando la perforación, formación del rollo, cortando a la longitud en una línea.



Las anchuras formadas de la bandeja de cable se extienden de 100mm a 300mm y las alturas se extienden de 30mm a 100mm por requerimiento. La anchura automática ajusta significa que los usuarios necesitan solamente entrar los datos de la anchura deseada en la pantalla táctil, que es más conveniente que el manual ajusta y puede ahorrar mucho tiempo para los usuarios.





  Componentes principales de la cadena de producción de la bandeja de cable

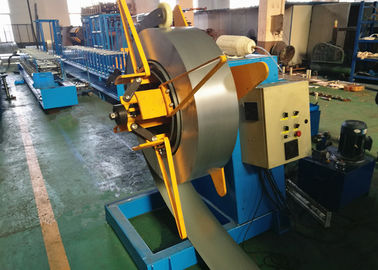

• 3Ton Decoiler

Solo tipo del mandril con la extensión hidráulica y desenrollar eléctrico; sosteniéndose y peso máximo 3000kg el desenrollar de las bobinas de acero



• Prensa serva del alimentador + de poder 80Ton

La capacidad de la prensa de poder está según el grueso y las ranuras materiales requeridos

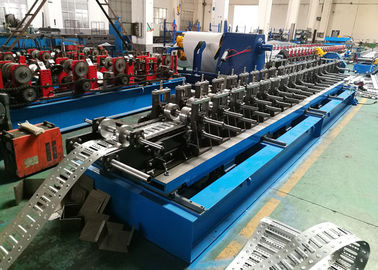

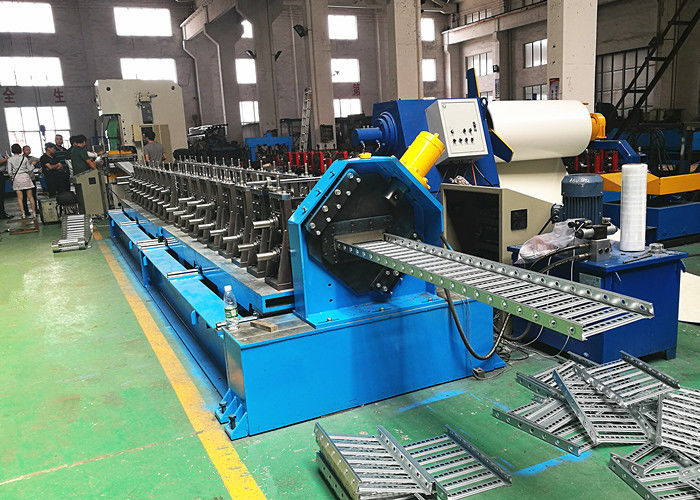

• Bandeja de cable Rollformer

Ambos lados de los soportes del rodillo pueden moverse adentro y hacia fuera a través de la guía linear para ajustar el hueco entre los rodillos



• Dispositivo del corte

Necesidad de usuarios de cambiar las cuchillas de corte para cada dimensión de la bandeja de cable formada



• Tablas finales de la asistencia técnica

Tabla Unpowered de la ayuda, evitando que los productos finales se caigan después de cortar



• Gabinete de control eléctrico

Con el sistema de control del PLC de Panasonic, los usuarios necesitan solamente entrar desearon longitud de corte y la cantidad, la máquina comenzará por consiguiente y parará el trabajar cuando final



• Estación hidráulica

Electroválvula de Rexrroth y válvula hidráulica





  Ventajas principales de la máquina

>   Puede rodar anchura ventilada forma de las bandejas de las bandejas de cable/de cable de la escalera de 100mm a 300mm en una máquina

>   Automático ajuste el hueco entre los rodillos para que haya cada dimensión

>   Agujeros y ranuras de perforación de la alta precisión por la prensa de poder de la precisión de alta velocidad y alta de 80Ton

>   Corte bajo de las rebabas y exactitud exacta de la longitud de corte

>   Todos los elementos eléctricos e hidráulicos se seleccionan de marca famosa internacional





  La mayoría de los parámetros técnicos importantes

No.	Artículo	Parámetros
1.	El material puede ser rollo formado	la fuerza suave de 0.6-1.2m m galvanizó las bobinas de acero
2.	Anchura formada de la bandeja de cable	100m m a 300m m
3.	Altura formada de la bandeja de cable	30m m, 50m m, 80m m, 100m m
4.	Formación de estaciones	18 estaciones
5.	Rollo que forma velocidad	15kw
6.	Poder para la formación del rollo	10-15m/min (no incluyendo el corte)
7.	Poder para cortar	5.5kw





  Imágenes del producto final para la referencia
