Lugar de origen: | China |
Nombre de la marca: | BELIEVE INDUSTRY |
Certificación: | CE |
Número de modelo: | BELI-CT300 |
Precio: | Contact Us For Best Price |
---|---|
Detalles de empaquetado: | El rollo principal que forma la máquina es embalaje desnudo y sujetado dentro del envase, el gabinet |
Tiempo de entrega: | 90 a 120 días |
Condiciones de pago: | Los 30% TT como depósito, el 70% después de error de máquina y aceptan antes de entrega |
Capacidad de la fuente: | 45 sistemas por cuarto |
Aplicación: | Para producir las bandejas de cable anchas de 100-300m m | La anchura ajusta: | automático ajuste |
---|---|---|---|
Sistema de Control: | Sistema de Control de PLC | Sistema de transmisión: | Conducido eléctricamente vía cadena |
Sistema de corte: | Sistema accionado hidráulicamente del corte | Fuente de alimentación: | 380V, 50Hz, 3Ph |

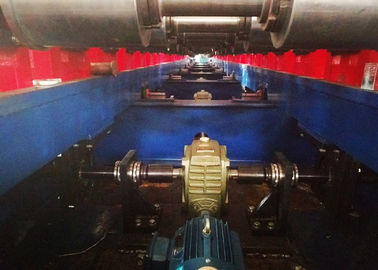

máquina de la conformación por medio de rodillos de la bandeja de cable de 100-300m m, cadena de producción perforada de la bandeja de cable
Descripción
Esta línea de la conformación por medio de rodillos de la bandeja de cable se diseña y se fabrica para producir las bandejas de cable anchas de 100m m a de 300m m. El material principal puede ser rollo formado es bobinas de acero galvanizsed de la inmersión caliente, bobinas pre-galvanizadas del acero y bobinas del acero inoxidable con el grueso de 1.0-2.5m m. Cada lado de los soportes del rodillo está instalado en una base común que pueda moverse automáticamente adentro y hacia fuera a través de la guía linear, así es fácil que los usuarios ajusten la distancia entre los rodillos para que haya producir las bandejas de cable con diversas dimensiones.
Características estándar
Proceso de trabajo
Bobina de acero que desenrolla---nivelación >material---agujeros y modelos >punching--->rollformed a las secciones deseadas---el >cutting---productos del >final
Componentes principales de la línea entera
1. 5Ton Decoiler -- El decoiler manual o el decoiler hidráulico es depende del requisito de los clientes
2. Nivelación de la unidad -- Cuando es el grueso material más de 1.5m m, equipamos una unidad de nivelación para la buena llanura de la superficie material
3. Unidad de perforación hidráulica -- Los moldes de perforación dependen de los agujeros, ranuras y los clientes de los modelos requieren
4. Unidad de la conformación por medio de rodillos -- La distancia entre los rodillos puede estar fácilmente ajusta, cadena diven
5. Unidad hidráulica del corte -- Cortando después del rollo que forma, tipo del parada-a-corte
6. Agotamiento que recibe las tablas -- Recepción de las bandejas de cable rollformed después de cortar a la longitud requerida
7. Gabinete de control eléctrico -- Pantalla táctil así como el tipo del botón para la operación
8. Staion hidráulico -- Poder de la oferta para perforar y cortar
Especificaciones detalladas
Artículo | Especificaciones | |||
A | Información material | 1. | Materia prima | Acero galvanizado de la inmersión caliente, acero Pre-galvanizado, acero inoxidable |
2. | Grueso material | 1.0-2.5m m | ||
3. | Fuerza material | 235-345Mpa | ||
B | Especificación de la máquina | 1. | Longitud de la máquina | El aproximadamente 15m |
2. | Anchura de la máquina | El aproximadamente 1.5m | ||
3. | Altura de la máquina | El aproximadamente 1.2m | ||
C | Especificaciones técnicas | 1. | Estaciones del rodillo | 26 estaciones |
2. | Alimentación principal | 15kw * 2 para la formación del rollo | ||
3. | La anchura ajusta poder | 1.5kw * 2 | ||
4. | Energía hydráulica | 7.5kw para perforar y cortar | ||
5. | Material del eje | 40Cr con 110m m en el diámetro, superficie con el cromo plateado | ||
6. | Material del rodillo | GCr15 con el tratamiento térmico del vacío, superficie con cromado plateado |
Para más información de la máquina, éntrenos en contacto con por favor.
