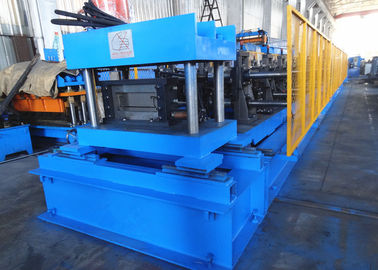

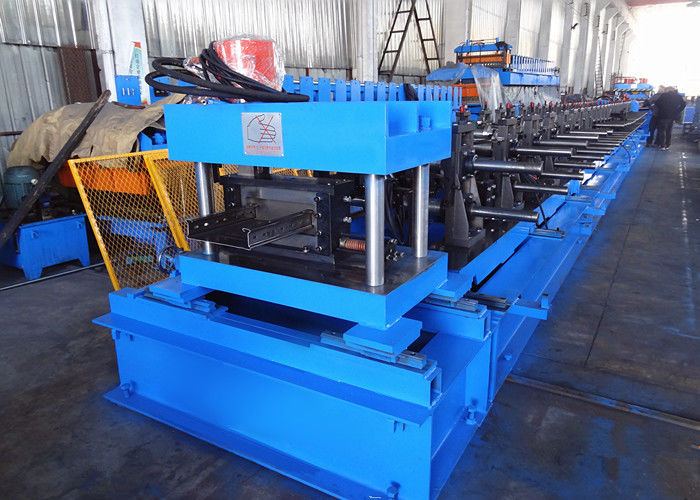

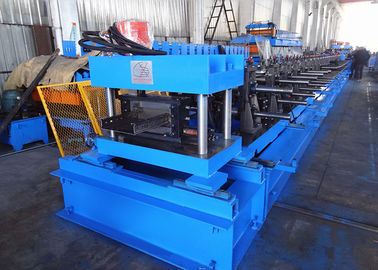

Rollo de la bandeja de cable de la escalera que forma la línea de la máquina con los extremos comunes fáciles del collarino

Rollo de la bandeja de cable de la escalera que forma la línea de la máquina con los extremos comunes fáciles del collarino

  Breves descripciones

Esta cadena de producción de la bandeja de cable se utiliza para producir las bandejas de cable con 0.6m m a las bobinas de acero galvanizadas 1.2m m y las bobinas en frío del acero. La línea entera proceso del trabajo es cargamento de acero de la bobina, el desenrollar, nivelación del material, agujeros de perforación y ranuras, rollo que forma y que corta a la longitud.

Características de la máquina

• Puede producir la bandeja de cable con la anchura de 100m m a de 500m m, altura de 50m m a de 100m m
• Puede producir las bandejas de cable inferiores sólidas y las bandejas de cable perforadas
• El rollo anterior puede ajustar automáticamente el hueco entre los rodillos para que haya producir cada dimensión
• El dispositivo hidráulico del corte integra con la tecnología mejorada de los dados del collarino para la junta fácil de los extremos
• Nueva tecnología con infinitamente ajustable, ninguna necesidad del corte de cambiar las cuchillas para cada dimensión
• La base soldada con autógena acero de la máquina del haz de H con el rodillo del arrabio se coloca
• Rodillos eléctricamente conducidos vía cadena y piñón
• Cadena de producción automática de la bandeja de cable con el sistema de control del PLC

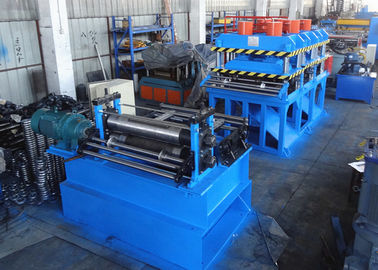

  Componentes de la máquina de la cadena de producción entera

Hay sistema de control de dos sistemas y sistema hydráulico de la línea. Un sistema está para los agujeros de perforación hidráulicos y las ranuras, otro sistema están para el rollo que controla que forma y que corta.

La mayoría de los parámetros técnicos esenciales

1. Estaciones del rodillo: 27 estaciones dependen de perfil y de la información material

2. Poder de formación principal: 11kw x 2

3. Formación de velocidad: 15m/min

4. Impulsión: accionado eléctricamente conducido vía 1,2" impulsión de cadena

5. Diámetro del eje: 70m m

6. Material del eje: 40Cr con el tratamiento

7. Material de rodillos: GCr15 con 0.05m m Chrome grueso plateó

8. El poder para la anchura ajusta: 2.2kw

9. El poder para la altura ajusta: 1.5kw x 2

10. Poder del corte: 15kw

11. Material de la cuchilla de corte: SKD11

12. Material de los dados del collarino: SKD11

13. Tolerancia de la longitud de corte: ±3mm/10m

14. Exactitud de la oblicuidad: ±1.5°/10m

Productos finales para la referencia

Bandejas de cable con los extremos del collarino para la junta fácil

Bandejas de cable perforadas y bandejas de cable inferiores sólidas
