Datos del producto:
Pago y Envío Términos:
|
El otro nombre: | Rollo de acero galvanizado de la bandeja de cable que forma la máquina para el tipo sólido de la par | Aplicación: | Puede producir ambas bandejas inferiores sólidas de las bandejas de cable y de cable de la escalera |
---|---|---|---|
Características de la máquina: | Las estaciones del rodillo pueden moverse automáticamente adentro y hacia fuera | Conduzca el movimiento: | Impulsión de cadena |
El material puede ser rollo formado: | Bobinas de la inmersión caliente, acero inoxidable, etc de acero galvanizados | Velocidad de la máquina: | 10-15m/min |
Alta luz: | máquina de fabricación de bandeja de cable,Cable bandeja formando equipo |
El tipo sólido cadena de la parte inferior y de la escalera de producción de la bandeja de cable con automático ajusta
Descripción
Este rollo de la bandeja de cable que forma la máquina se puede utilizar para producir las bandejas de cable perforadas de la escalera y las bandejas de cable inferiores sólidas con diversas anchuras inferiores. Los materiales aplicables son bobinas de acero pre-galvanizadas, bobinas galvanizadas del acero de la inmersión caliente y bobinas del acero inoxidable. El proceso principal decoiling, está nivelando, está perforando, está rollo formando y cortando.
Características de la máquina
Componentes principales de la línea de la conformación por medio de rodillos de la bandeja de cable de la escalera
No. | Piezas principales | Cantidad |
1. | 5Ton Decoiler hidráulico | 1 sistema |
2. | 9-roller que nivela el dispositivo | 1 sistema |
3. | Dispositivo de alimentación servo y dispositivo de perforación | 1 sistema |
4. | Rollo de la bandeja de cable que forma la máquina | 1 sistema |
5. | Dispositivo hidráulico del corte | 1 sistema |
6. | Tablas de la salida del producto | 2 sistemas |
7. | Sistema de control eléctrico (sistema de control eléctrico individual para perforar y la formación del rollo) | 2 sistemas |
8. | Sistema hydráulico (sistema hydráulico individual para perforar y cortar) | 2 sistemas |
Parámetros técnicos de la máquina
1. Material: bobinas galvanizadas del acero, bobinas en frío del acero
2. Grueso material: 1,6 a 3.0m m
3. Poder del motor principal: 15kw * 2
4. Formación de velocidad: 15m/min
5. Estación del rodillo: 27 estaciones
6. Sistema de control: Sistema de control del PLC
7. Material del eje: 80m m
8. Material del rodillo: GCR15
9. Materia de la cuchilla de corte: Cr12Mov

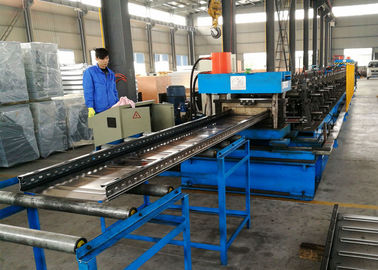

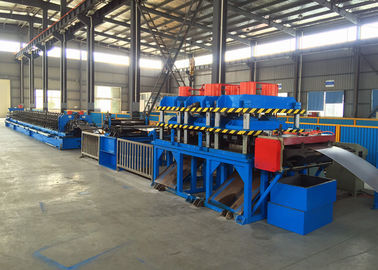

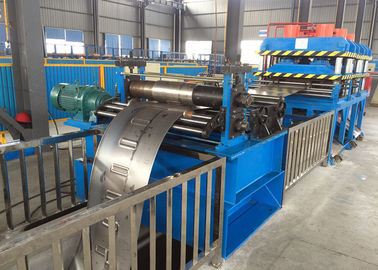

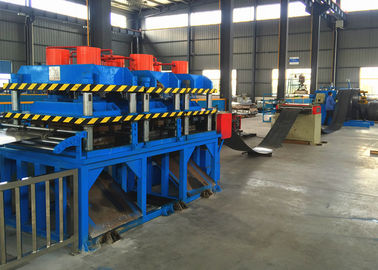

Más imágenes de la máquina de la bandeja de cable de la escalera
Bandeja de cable perforada de la escalera |
Bandeja de cable inferior sólida |
