Datos del producto:
Pago y Envío Términos:
|
El otro nombre: | Cadena de producción de la bandeja de cable de la escalera | Característica de la máquina: | Cadena de producción completamente automática de alta velocidad |
---|---|---|---|
línea velocidad: | 20-30m/min | Tipo del corte: | Vuelo de seguimiento servo y corte hidráulico |
Conduzca el movimiento: | Impulsión de la caja de engranajes | Amontonamiento del sistema: | apilador automático |
Alta luz: | máquina de fabricación de bandeja de cable,Bandeja de cable que hace la máquina |
Rollo de la bandeja de cable del canal de alta velocidad que forma la línea de la máquina con atajo servo del vuelo
Breve descripción
Este rollo de la bandeja de cable que forma la línea de la máquina se utiliza para producir las bandejas de cable C-formadas del canal con la parte inferior sólida para apoyar los cables eléctricos. La cadena de producción entera trabaja continuamente con la producción en grandes cantidades. Combina de la perforación, lamina la formación, cortar y tecnología que controla eléctrica junta.
Componentes principales de la cadena de producción de alta velocidad de la bandeja de cable
No. | Piezas principales | Cantidad |
1. | 3Ton Uncoiler/Decoiler hidráulicos -- Solo brazo Decoiler | 1 unidad |
2. | 9-Roller que nivela el dispositivo | 1 unidad |
3. | Unidad de perforación | 1 unidad |
4. | Rollo que forma la máquina -- Con la transmisión de la caja de engranajes | 1 unidad |
5. | Atajo servo del vuelo | 1 unidad |
6. | Apilador automático | 1 unidad |
7. | Sistema de control de Electrol | 1 unidad |
8. | Sistema hydráulico | 1 unidad |
La mayoría de los parámetros técnicos importantes
1. Material: bobinas galvanizadas del acero, bobinas en frío del acero
2. Grueso material: 1,0 a 2.5m m
3. Poder del motor principal: 15kw
4. Línea velocidad entera: 20-30m/min
5. Estación del rodillo: 20 estaciones según el perfil de los clientes
6. Sistema de control: Sistema de control del PLC
7. Material del eje: ejes del soild 40Cr con el diámetro de 80m m
8. Material del rodillo: GCR15 con el tratamiento térmico y el cromo plateados

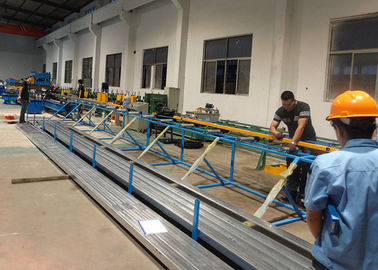

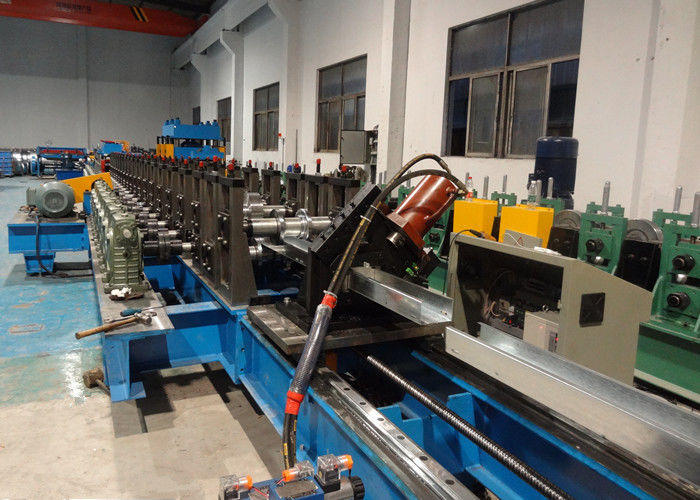

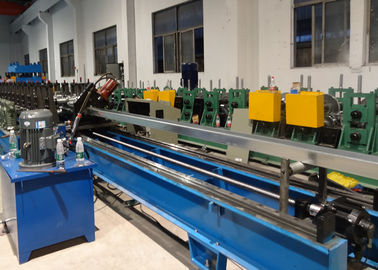

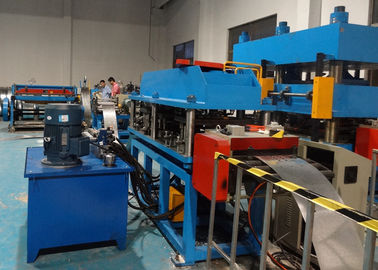

Más imágenes para la referencia
