Datos del producto:
Pago y Envío Términos:
|
Máquina: | Rollo ligero del marco de acero que forma la máquina | Materiales: | bobinas de acero galvanizadas |
---|---|---|---|
Grueso material: | 2m m | impulsión: | Impulsión de cadena |
Alta luz: | Remaches metálicos y rollo de la pista que forma la máquina,perno prisionero que hace la máquina |

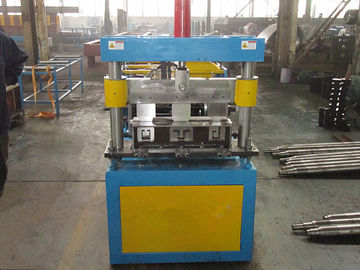

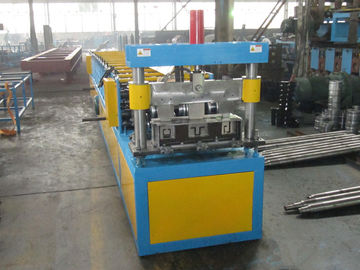

Este rollo que forma la máquina puede producir 3 diversos perfiles de bastidores de acero ligeros al mismo tiempo. 3 sistemas de rodillos se cargan en 1 eje y cada sistema de rodillos está para un perfil. También, hay 3 sistemas de cuchillas de corte montadas en la máquina. Cuando la longitud de corte de estos 3 perfiles es lo mismo, 3 perfiles se pueden producir al mismo tiempo.
Ventajas del perfil 3 en 1 diseño
* coste de máquina de la reserva
Los 3 sistemas de rodillos comparten la misma base de la máquina, eje, sistema de impulsión, sistema de control eléctrico y sistema hydralic.
* superficie cubierta de la reserva
Casi el espacio del rollo de acero ligero 2 que forma líneas se ahorra.
> Información material |
|
1. Material aplicable: Bobinas galvanizadas del acero 2. Grueso material: 2m m 3. Anchura material: 168m m, 170m m, 163m m |
|
> Decoiler manual |
|
1. Extensión y tensión del mandril de Decoiler: El manual ajusta 2. Liberación de la bobina: Ninguna fuente de alimentación 3. Capacidad de cargamento: 5000kg 4. Bobina máxima O.D: 1500m m |
|
> Rollo que forma la unidad |
|
1. Formación de pasos: 14 pasos 2. Formación de velocidad: 10-15m/min 3. Poder del motor principal: 5.5kw 4. Material del rodillo: Acero de no. 45, apagando y moderando, superficie con el ≥ plateado cromo 0.05m m 5. Material del eje: 40Cr; Diámetro: 70m m 6. Rollo que forma los rodillos: 3 sistemas 7. Estructura de la máquina: Trabajo soldado con autógena acero del structrue del haz de H como la base de la máquina 8. Soportes del rollo: Placa de acero soldada con autógena en la base de la máquina como integración 9. Impulsión: Impulsión de cadena |
|
> Dispositivo hidráulico del corte |
|
1. Cuchillas de corte: 3 sistemas 2. cortar el tipo: corte hidráulico, parada-a-corte 3. material de la cuchilla de corte: Cr12Mov, HRC58-62 4. cortar poder: 4kw |
|
> Sistema de control eléctrico |
|
1. Sistema de control: Sistema de control del PLC, marca de Panasonic 2. codificador: Marca de Omron 3. inversor de la frecuencia: YASKAWA 4. pantalla táctil: Magnetocardiogramas |
