| Lugar de origen: | China |
| Nombre de la marca: | Believe Industry Company |
| Certificación: | CE |
| Número de modelo: | BELI RF18-27-35 |
| Detalles de empaquetado: | El embalaje desnudo de la pieza principal de la máquina y sujetado dentro del envase con el alambre |
|---|---|
| Tiempo de entrega: | 60 días |
| Capacidad de la fuente: | 20 sistemas por meses |
| Máquina: | Rollo de acero del perfil de Omega que forma la máquina | Velocidad: | 30-40m/min |
|---|---|---|---|
| Formación de pasos: | 10 pasos | impulsión: | Impulsión de la caja de engranajes |
| Alta luz: | Remaches metálicos y rollo de la pista que forma la máquina,perno prisionero que hace la máquina |
||
Breve descripción
Este rollo que forma la máquina se diseña para producir la sección de acero del perfil de Omega. La velocidad de esta máquina puede alcanzar hasta 30-40m/min según los requisitos de los clientes. El diseño de esta máquina de alta velocidad es muy diferente de ésos máquina con la velocidad común de 10-15m/min.
Diseño de sección de alta velocidad de Omega que forma la máquina
|
> 3Ton Doble-cabeza Decoiler automático ......... |
........................................................................... 1 unidad |
|
> rollo que forma el molino con la impulsión de la caja de engranajes .......... |
........................................................................... 1 unidad |
|
> atajo servo del vuelo ...................................... |
........................................................................... 1 unidad |
|
> apilador auto ................................................ |
........................................................................... 1 unidad |
|
> sistema de control del PLC ..................................... |
........................................................................... 1 unidad |
|
> sistema hydráulico .......................................... |
........................................................................... 1 unidad |
|
> refrigeración por agua y sistema de lubricante ........ |
........................................................................... 1 unidad |

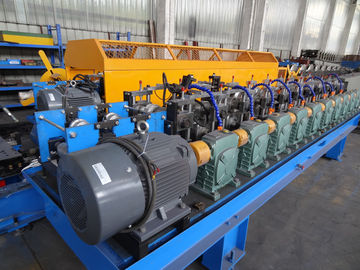

Impulsión de la caja de engranajes
Franco, el diseño de máquina común de impulsión de cadena y la parada para cortar el tipo no pueden cubrir la demanda de alta velocidad de 30-40m/min. En lugar, utilizamos la impulsión de la caja de engranajes y el dispositivo del corte del vuelo como alternativa, que no sólo cumplen el requisito de la velocidad pero también hacemos el establo del funcionamiento de máquina en tal velocidad.
Refrigeración por agua y sistema de lubricante
También, equipamos un sistema de refrigeración por agua y el sistema de lubricante para esta máquina. Este sistema puede reducir grandemente el desgaste de la superficie material causado por el rollo que corre en la velocidad.
Disposición del rollo entero que forma la línea
1. Dirección del trabajo: de izquierda a derecha
2. Proceso del trabajo: el decoiling--formación del rollo--el cortar--salida del producto final
Rollo principal que forma parámetros técnicos
|
1. |
Estructura de la máquina: el acero del haz soldó con autógena la base de la máquina, soporte del rollo del pilar de la guía atornillado en base de la máquina |
|
2. |
Grueso material: 0.8-1.0m m |
|
3. |
Formación de pasos: 10 pasos |
|
4. |
Formación de velocidad: 30-40m/min |
|
5. |
Poder del motor principal: 15kw |
|
6. |
Material del rollo: Acero No.45, apagando y moderando, superficie con el grueso plateado cromado más de 0.05m m |
|
7. |
Material del eje: 40Cr |
|
8. |

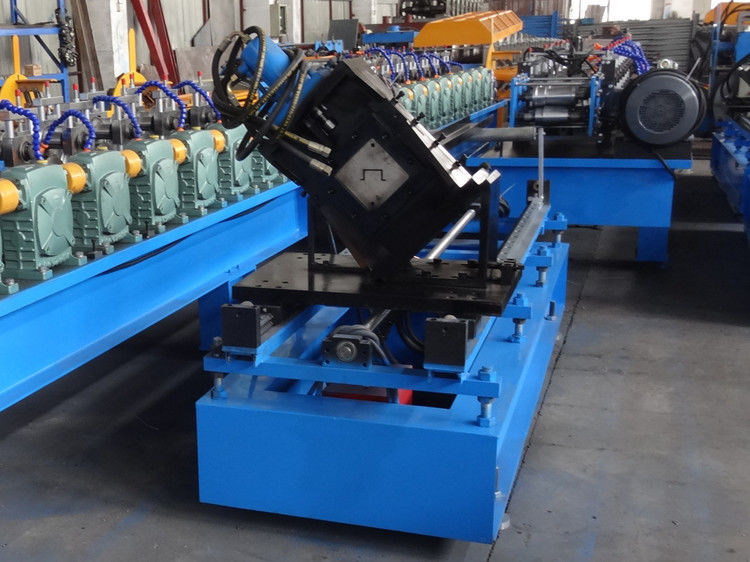

El cortar: corte hidráulico, atajo servo del vuelo |
|
9. |
Energía hydráulica: 5.5kw |
|
10. |
Poder del motor servo: 2.2kw |
|
11. |
Material de la cuchilla de corte: Cr12Mov, HRC58-62 |
Imágenes de la máquina
