perno prisionero de la mampostería seca 30-40m/min y rollo de la pista que forma la máquina con atajo que vuela servo

Perno prisionero de la mampostería seca y rollo de la pista que forma la máquina



El perno prisionero de la mampostería seca y la máquina de la pista se diseña para producir los pernos prisioneros y las pistas de acero de la mampostería seca, que se utilizan como estructura ligera para las paredes internas y externas. Según el requisito de clientes, crea las ofertas de Industry Company

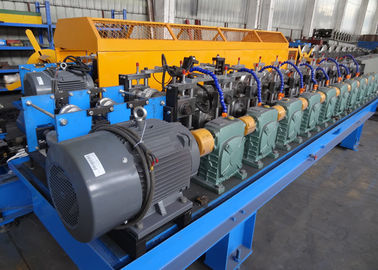

rollo de alta velocidad directo de la pista de la mampostería seca 30-40m/min que forma la máquina



Esta máquina emplea el sistema de transmisión del sistema de control del PLC, del gusano y del engranaje, sistema de enfriamiento, dispositivo del corte de la mosca. La velocidad de la línea entera puede alcanzar hasta 40 metros por minuto.



Componentes principales

1. solo decoiler del brazo 2Ton. ............................................................................. 1 unidad

2. Guía de alimentación ............................................................................................. 1 unidad

3. Rollo que forma la parte ........................................................................................... 1 unidad

4. Dispositivo del corte de la mosca .......................................................................................... 1 unidad

5. Apilador auto ................................................................................................. 2 unidades

6. Sistema de control del PLC ....................................................................................... 1 unidad

7. Estación hidráulica. .......................................................................................... 1 unidad

8. Sistema de la refrigeración por agua .................................................................................... 1 unidad



Características de la máquina

1. Este perno prisionero de la mampostería seca y rollo de la pista que forma la máquina emplea el gusano y el sistema de transmisión del engranaje, que hace la máquina corre más estable en una velocidad.

2. Esta máquina emplea el dispositivo que corta que vuela directo, que asegura la velocidad de la línea entera.

3. Esta máquina emplea el sistema de la refrigeración por agua, reduciendo el desgaste de la superficie material.

4. Esta máquina se entrega a Australia, y su de alta calidad es elogiada altamente por nuestro cliente.



Parámetros técnicos principales

1. Materiales aplicables: bobinas de acero galvanizadas

2. Grueso material: 0.4-1.0m m

3. Rollo que forma estaciones: 10 estaciones

4. Rollo que forma velocidad: 30 a 40m/min

6. Diámetro de ejes: 60m m

7. Material de rodillos: alto grado 45# de acero con el tratamiento térmico y el cromo plateados

8. Poder del motor principal: 11kw

9. Cortar poder: 4kw

10. Material de la cuchilla de corte: Acero del molde Cr12



Más imágenes de la máquina





La otra serie del marco de la mampostería seca:

• Rollo del perno prisionero de la mampostería seca que forma la máquina
• Rollo de la pista de la pared que forma la máquina
• Rollo de gota de la esquina que forma la máquina
• Rollo del perfil del ángulo que forma la máquina
• Rollo del canal U que forma la máquina
• Canal de Z Furring que forma la máquina
• Rollo del J-ajuste (canal de J) que forma la máquina

Crea que Industry Company tiene gama completa del rollo que forma las máquinas para los perfiles de acero

Si usted tiene cualesquiera preguntas o necesita una información más detallada, éntrenos en contacto con por favor.



Descripción



La línea entera sistema de control controlado del PLC está del alto nivel de automatización. Los usuarios necesitan solamente entrar datos relacionados de la producción tales como cantidad y la longitud de corte, la máquina comenzará a trabajar y a parar el trabajar cuando final.



Material ser rodado formado son las bobinas de acero galvanizadas gruesas de 0.8m m a de 1.5m m. Según la demanda de alto rendimiento, equipamos el decoiler automático, sistema de impulsión de la caja de engranajes, atajo que volaba servo para esta línea de formación. La velocidad entera de la máquina puede alcanzar hasta 30-40m/min.





Componentes de la máquina

1.	3 Ton Hydraulic Uncoiler		1 sistema
2.	Rollo que forma la máquina	Guía de alimentación de la entrada	1 sistema
		Rollo que forma la unidad	1 sistema
		Sistema de impulsión de la caja de engranajes	1 sistema
3.	Dispositivo que corta que vuela servo		1 sistema
4.	Sistema de control eléctrico		1 sistema
5.	Sistema hydráulico		1 sistema
6.	Sistema de la refrigeración por agua		1 sistema
7.	apilador auto de los 6m		1 sistema



• 3 Ton Hydraulic Decoiler

Puede cargar las bobinas de acero máximas 3000kg; extensión hidráulica del mandril y el desenrollar eléctrico.

• Rollo que forma la máquina

La base soldada con autógena de acero de la máquina del haz de H entonces procesada por la fresadora del pórtico del CNC, soportes del rodillo después de moler se atornilla en la base de la máquina.

• Dispositivo que corta que vuela servo

El corte que vuela servo significa el seguimiento servo del motor y el atajo hidráulico. No pare el atajo para asegurar la alta velocidad de la máquina.

• apilador automático de los 6m

apilador de la impulsión de cadena de la Rodillo-trayectoria. Para la ayuda los productos finales en evitar de caer abajo.





Características de la máquina

>Velocidad del rollo entero que forma la máquina

La línea velocidad entera de este perno prisionero y rollo de la pista que forman la máquina puede alcanzar hasta 30-40m/min. es decir, los usuarios pueden tener 15 a 20 pedazos de pernos prisioneros o de pistas cuando la longitud de corte es 2000m m por cada uno.

>La máquina corre estable y tiene larga vida

Utilizamos las cajas de engranajes como la conducción que la cadena que conduce para su estabilidad y larga vida.

>Alto nivel de automatización con menos de trabajo necesario

Los solamente 1 o 2 trabajadores son necesarios para tomar responsabilidad de un rollo que forma la línea.



>Superficie perfecta del producto final

El sistema de lubricante de la refrigeración por agua se equipa para proteger la superficie material contra llevar a una alta velocidad de la máquina.

>Corte exacto a la exactitud de la longitud

Puede ser cortado en cualquier longitud deseada. La tolerancia de la longitud de corte es ±0.5mm/2m.





Más imágenes de la máquina para la referencia
