Tipo rollo del casete del estante que forma los estantes verticales resistentes de la máquina produciendo uso

Tipo equipo frío del casete de la conformación por medio de rodillos del estante vertical con atajo servo del vuelo

  Descripción

Esta máquina se utiliza para producir los estantes verticales resistentes para el tormento del almacén y el sistema de la estantería. El material principal puede ser rollo formado es bobinas de acero galvanizadas gruesas de 1.5-2.5m m y bobinas en frío del acero.

Ventajas de la máquina

• Puede formar los estantes resistentes con 1.5m m, 2.0m m, grueso de 2.5m m con anchuras variables
• Una máquina para dos perfiles de estantes verticales cambiando sistemas enteros de formar los rodillos
• El tipo del casete que forma los rodillos es fácil ser levantado para arriba para cambiar a otro sistema de rodillos
• De alto rendimiento por el dispositivo directo del corte
• Corte bajo de las rebabas y menos ruido hechos por atajo hidráulico

El tipo adoptado estaciones del casete del rodillo, esta máquina se puede cambiar fácilmente para producir otro perfil. 4 staions del rodillo o 6 estaciones del rodillo se atornillan en una base común como casete, usuarios necesitan solamente levantar el casete en vez de desmontar cada estación del rodillo al cambiar a otra producción del perfil.

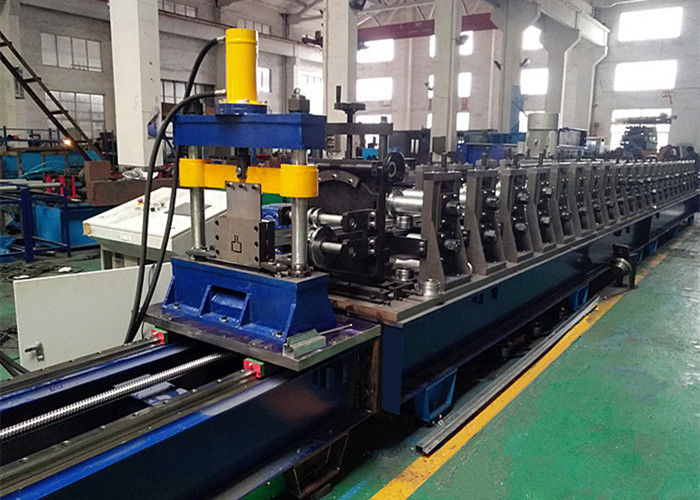

La línea velocidad entera puede alcanzar el hasta 15m a 20m/min con un atajo servo del vuelo. El dispositivo común del corte es parada para cortar el dispositivo cuando los medios que otras piezas de la máquina paran el trabajar al cortar. Si los clientes tienen la demanda de alto rendimiento de la producción, sugerimos un atajo servo del vuelo o un atajo neumático del vuelo.

  Componentes principales de la cadena de producción vertical entera del estante

  Parámetros técnicos principales

1. Material formado: 1.5m m, 2.0m m, bobinas galvanizadas gruesas del acero de 2.5m m, acero en frío arrolla

2. Perfiles verticales formados: 2 perfiles dependen del dibujo de los clientes

3. Línea velocidad entera: 15-20m/min

4. Estaciones del rodillo: 22 estaciones

5. Poder de formación principal: 30kw

6. Movimiento de la impulsión: impulsión de la caja de engranajes

7. Tipo del corte: atajo servo del vuelo; dispositivo hidráulico del corte de la cuchilla

8. Poder del motor servo: 2.2kw

9. Poder para cortar: 7.5kw

10. Sistema de control: Sistema de control del PLC de Panasonic (el PLC de Siemens es opcional)

  Perfiles verticales del estante para la referencia

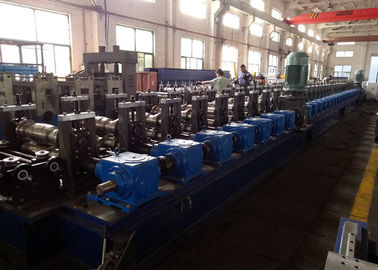

  Más imágenes de la máquina

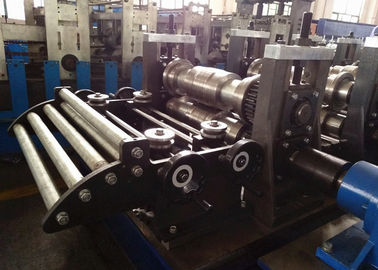

Estructura de la estación del rodillo--El tipo estaciones del casete del rodillo/transportó el tipo en balsa
