| Lugar de origen: | China |
| Nombre de la marca: | BELIEVE INDUSTRY |
| Certificación: | CE |
| Número de modelo: | SERIE DEL ALMACENAMIENTO DE BELI |
| Cantidad de orden mínima: | 1 sistema |
|---|---|
| Precio: | USD 40,000-50,000 PER SET |
| Detalles de empaquetado: | Interior que embala desnudo del envase con el alambre de acero sujetado |
| Tiempo de entrega: | 90 días laborables |
| Condiciones de pago: | T/T, L/C |
| Capacidad de la fuente: | 45 sistemas por cuarto |
| Nombre de la máquina: | Tipo de acero cadena de la sección de C de producción del haz de caja | Solicitud: | Para producir los haces de acero de la C-forma y coserlos en un haz de caja |
|---|---|---|---|
| sistema de control: | sistema de control plc | Sistema de accionamiento: | Sistema de impulsión eléctricamente de cadena |
| Garantía de la máquina: | 24 meses para el uso normal | Servicio postventa: | Arreglaremos a técnicos a la fábrica del cliente después de que llegue la máquina |

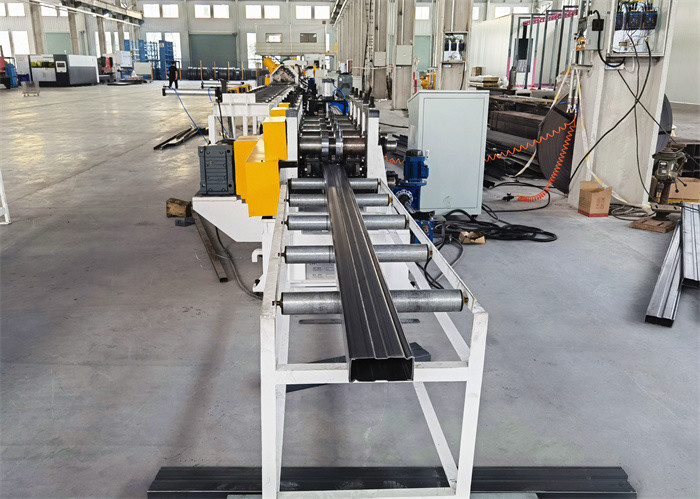

Máquina formadora de rodillos y máquina de engatillado para cajas de almacenamiento tipo C
Esta línea de producción de costura de cajas se compone principalmente de dos partes:máquina formadora de rodillos de vigas en Cymáquina de engatillado de vigas de caja. La máquina formadora de rodillos de vigas en C se utiliza para producir perfiles en C según el dibujo y las medidas del cliente. Y la máquina de engatillado se utiliza para unir 2 perfiles en C separados en una viga de caja.
Desde la bobina hasta una viga de caja, pasa por desenrollado de bobina (desenrollado/desenrollado), alimentación y guiado, nivelación, conformado de rodillos, corte y engatillado. Y este video mostrará claramente todo el proceso de conformado de vigas en C y engatillado de vigas de caja.
Esta viga de caja tipo C se utiliza ampliamente en el sistema de estanterías de almacenamiento de almacenes. Tenemos otra máquina de vigas de caja para producir vigas de caja de tipo auto-engatillado (autoblocante).Con las ventajas de ahorro de materia prima y mayor productividad, lo que significa menor costo pero también buena capacidad, lamáquina formadora de rodillos de vigas de caja tipo auto-engatilladotambién interesa a muchos clientes.
Dibujo de perfil de viga de caja tipo C
Espesor del material: 1,0 mm - 2,0 mm
Altura de la viga de caja: 40 mm; 50 mm
Ancho de la viga de caja: 80 mm; 90 mm; 100 mm; 110 mm; 120 mm; 130 mm; 140 mm; 150 mm; 160 mm o según se requiera
Componentes de la máquina y especificaciones de la línea de producción de vigas de caja
| Componentes de la máquina | Especificaciones detalladas | ||
| Desenrollador |
Tipo de desenrollador
|
* desenrollador eléctrico * desenrollado eléctrico * aflojamiento y tensado manual del mandril |
* desenrollador hidráulico con desenrollado eléctrico y aflojamiento y tensado hidráulico (opcional) |
| Capacidad de carga | * 5000 kg | ||
| Dispositivo de nivelación | Diseño |
* nivelador de 9 rodillos en la máquina * 4 rodillos superiores y 5 rodillos inferiores |
* diseño independiente con alimentación por servomotor para alta velocidad y productividad (opcional) |
| Material de los rodillos | * 40Cr | ||
| Diámetro de los rodillos | * 55 mm | ||
| Dispositivo de precorte | Función |
* corta fácilmente la chapa al cambiar bobinas * también hay un codificador colocado para medir la longitud de la última chapa para ahorrar material |
|
| Tipo de corte | * corte hidráulico | ||
| Máquina formadora de rodillos | Estructura de la máquina |
* estructura soldada de viga H o viga U de alta calidad como base de la máquina; * soportes de rodillos tipo hierro fundido * un lado de los soportes de rodillos soldado a la base de la máquina * un lado de los soportes de rodillos atornillado |
|
| Accionamiento y transmisión | * accionamiento por motor eléctrico y transmisión por cadena | ||
| Pasos de conformado | * 18 pasos | ||
| Velocidad de conformado | * 0-15 m/min | ||
| Material de los rodillos | * GCr15, HRC58-62 | ||
| Material del eje | * 40Cr; 80 mm de diámetro | ||
| Potencia principal | * 15 KW | ||
| Potencia de ajuste de tamaño | * 1,5 KW | ||
| Dispositivo de corte volante |
* tipo de corte hidráulico con seguimiento de servomotor |
||
| Mesa transportadora y dispositivo de giro | Diseño y función |
* marco soldado de tubo de acero y ángulo de acero con rodillos para transportar * se equipa un cilindro de aire en la mesa transportadora para empujar las vigas en C a la mesa giratoria * los cilindros de aire en la mesa giratoria están colocados a 45° para girar una viga en C para cubrir otra para hacer una viga de caja integrada |
|
| Máquina de engatillado |
Estructura de la máquina |
* La viga de caja combinada entra en la máquina de engatillado, las dos partes se unirán firmemente con gran resistencia. | |
| Pasos de conformado | * 5 pasos | ||
| Potencia | * 11 KW | ||
Producto final como referencia
Believe Industry Companytiene una gama completa de máquinaspara la serie de almacenamiento de almacenes:
* Formadora de rodillos para bastidores/columnas de almacenamiento
* Formadora de rodillos para vigas de caja horizontales
* Formadora de rodillos para vigas escalonadas
* Formadora de rodillos para barras de soporte de arriostramiento en C
* Formadora de rodillos para paneles de estanterías de supermercado
* Formadora de rodillos para paneles de soporte trasero
* Máquina de soldadura de vigas y clips
* Máquina de soldadura por puntos
* Máquina de soldadura continua por láser
