Lugar de origen: | China |
Nombre de la marca: | BELIEVE INDUSTRY |
Certificación: | CE |
Número de modelo: | Máquina de la barandilla de la carretera de 2 ondas y de 3 ondas |
Detalles de empaquetado: | El envío estándar del envase del mar, pieza principal de la máquina es embalaje desnudo e interior s |
---|---|
Tiempo de entrega: | 75 a 90 días |
Condiciones de pago: | T/T, L/C |
Capacidad de la fuente: | 45 sistemas por cuarto |
Uso: | Utilice para producir los 2 3 de la barandilla de la carretera de la onda paneles de la onda y | Sistema de control: | Sistema de control del PLC |
---|---|---|---|
Impulsión y transmisión: | Impulsión del motor eléctrico, transmisión de la caja de engranajes | Velocidad de la máquina: | 0-15m/min |

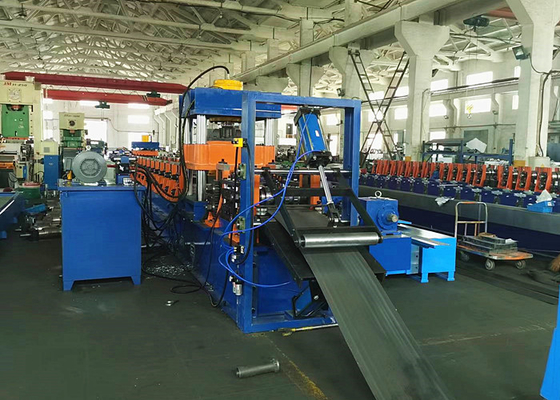

Perfil de W y cambio de la barandilla de la carretera del Thrie-haz sobre el rollo que forma la máquina
Las barandillas de la carretera son laminan los productos de acero formados usados como la barrera protectora para ambos caminos y autopistas. Hay principalmente 2 tipos de barandillas: Barandilla de la onda de W profile/2 y barandilla de la onda thrie-beam/3. Debido a los diversos estándares de cada país. hay una cierta diferencia entre los diseños de la barandilla. Crea que oferta de Industry Company aduana-adaptó las máquinas basadas en los requisitos detallados de los usuarios.
Esta máquina higway de la barandilla del perfil y del Thrie-haz de W puede producir 2 tipos de los paneles de la barandilla de la carretera en una máquina. Y es rápido cambiar más de un perfil que procesa a otro. El material principal se puede rodar es bobinas de acero laminadas en caliente y bobinas de acero galvanizadas con el grueso de 1.5-3.0m m.
El panel de la barandilla de la carretera de 2 ondas y de 3 ondas (perfiles solamente para la referencia)
Componentes principales de la máquina del panel de la barandilla de la carretera
No. | Componentes de la máquina | Función | Cantidad |
1. | 8 Ton Hydrauic Decoiler | Utilizado para apoyar y desenrollar las bobinas | 1 |
2. | Nivelando y unidad de perforación | Asegure la llanura de las hojas y perfore los agujeros antes de formar del rollo | 1 |
3. | Rollo que forma la unidad | El rollo forma la hoja en los perfiles requeridos, 2 sistemas de rollo que forman los rodillos | 2 |
4. | Cortar la unidad | Corte las barandillas formadas basadas en longitud requerida | 1 |
5. | Corra hacia fuera Tanle | Ayuda y recoger los productos finales | 2 |
6. | Gabinete de control eléctrico | Sistema de control del PLC | 1 |
7. | Estación hidráulica | Poder de la oferta para perforar y cortar | 1 |
Flujo de trabajo de la máquina: el desenrollar de la bobina --> alimentando y dirigiendo --> nivelando --> agujeros de perforación --> formación del rollo --> corte a la longitud --> recogida de los productos finales
Parámetros técnicos de la máquina principal
Unidad de Decoiling
1. Tipo de Decoiler: decoiler mechenical (decoiler manual); decoiler hidráulico
2. Capacidad de cargamento: 5T, 6T, 8T
3. Max Coil Width: 600m m
4. Diámetro interno de la bobina: 450-530m m
5. Diámetro externo de la bobina: 1200m m máximo
Nivelación de la unidad y de la unidad de perforación
Esta cadena de producción de la barandilla de la carretera adopta el diseño integrado de nivelar la unidad y la unidad de perforación. La unidad de nivelación asegura la buena llanura de la hoja antes de perforar y rueda la formación. La unidad de perforación perforó los agujeros basados en el dibujo del perfil. Esta clase de diseño es económica, también tenemos velocidad y alto diseño de la productividad.
1. Nivelación del rodillo: encima de los rodillos de la capa 3, debajo de los rodillos de la capa 4
2. Material de nivelar el rodillo: 40Cr, HRC 48-52°, 80m m en diámetro
3. Nivelación de poder: 5.5kw
4. Tipo de perforación: perforación hidráulica; el preperforar
5. Energía hydráulica: 22kw
6. molde de perforación: Cr12Mov, HRC58-62°

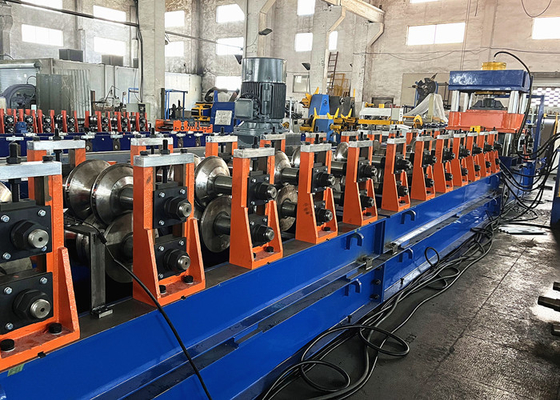

Rollo principal que forma la unidad:
Hay 2 sistemas de rollo que forman las unidades para procesar ambas barandillas de 2 ondas y 3 barandillas de la onda. Los soportes del rodillo se empernan en la placa de acero, que se puede levantar en conjunto para cambiar encima fácilmente.
1. Pasos rodantes: 17 pasos (17 soportes del rodillo)
2. Material del eje: 80m m en diámetro; 40Cr HB220-260
3. Material del rodillo: GCr15, HRC58-62°
4. Poder para la formación del rollo: 22kw
5. Impulsión y transmisión: eléctricamente impulsión del motor; transmisión de la caja de engranajes
6. Rollo que forma velocidad: 0-15m/min

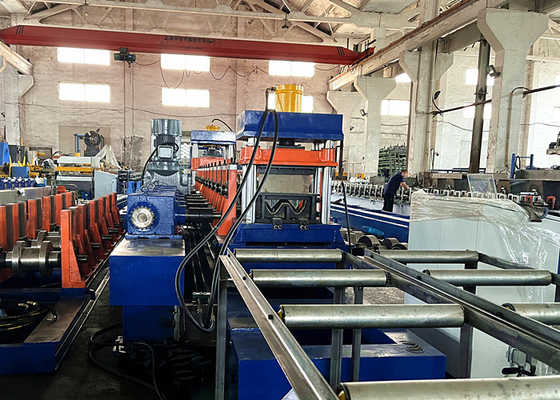

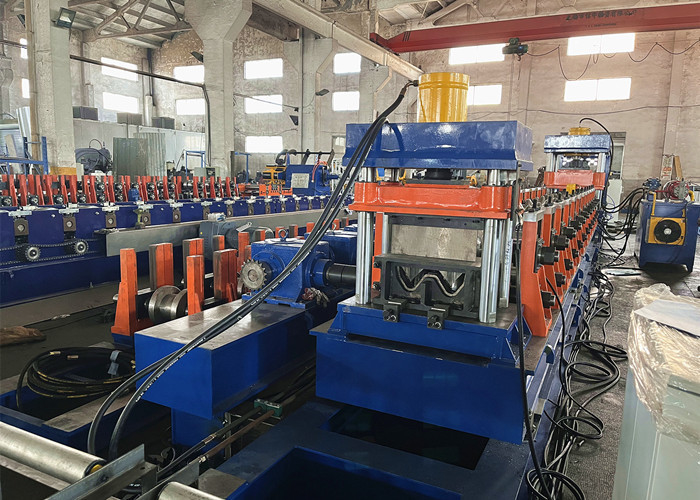

Unidad que corta hidráulica
1. Cortar el tipo: corte hidráulico; el cortar después de formar del rollo
2. Energía hydráulica: 22kw
3. Material de la cuchilla de corte: Cr12Mov, HRC58-62°
4. Tolerancia de la longitud de corte: ±1.5mm
Crea el rollo de la oferta de Industry Company que forma las soluciones de la máquina para las series de la barandilla de la carretera:
1. Máquina de la barandilla del perfil de 2 ondas/W
2. 3 máquinas de la barandilla de la onda/del Thrie-haz
3. Cambio de la barandilla de 2 ondas y de 3 ondas sobre la máquina
4. Rollo del poste de la barandilla de la carretera que forma la máquina
5. Troqueladora del panel de extremo de la barandilla de la carretera
¡Para más detalles de la máquina de la barandilla de la carretera, éntrenos en contacto con por favor!
Persona de Contacto: Mr. Darren Mao
Teléfono: +86 186 16927760
Fax: 86-510-8827-9556
