El rollo de encargo del tejado del metal que forma la máquina, el panel de pared trapezoidal lamina anterior

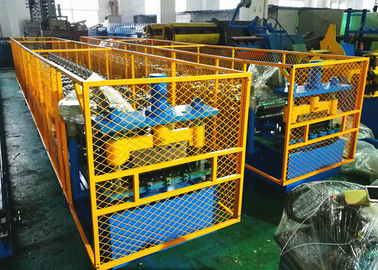

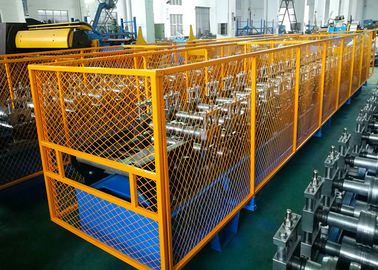

El panel de pared de acero del color lamina la formación de la máquina para el perfil trapezoidal



  Breve descripción

Este rollo trapezoidal modificado para requisitos particulares de la hoja del panel de pared que forma la máquina tiene diseño único con el sistema del motor y de control del PLC puesto dentro de la base de la máquina. Controlado por el sistema de control del PLC de Panasonic, es fácil que los usuarios actúen la máquina.



Los usuarios necesitan solamente entrar datos relacionados de la producción tales como longitud de corte, cantidad del corte, la máquina comenzará a trabajar y parada cuando final. Y solamente un trabajador puede tomar bien la responsabilidad de la línea entera.

Característica de la máquina

• Con el sistema de control del PLC de Panasonic
• Conducido eléctricamente vía cadena y piñón
• Dispositivo accionado hidráulicamente del corte de la cuchilla
• Velocidad principal de la máquina si aproximadamente 12-15m/min
• Sistema de control puesto dentro de la máquina para ahorrar superficie cubierta
• El panel de control se puede girar en todas las direcciones para la operación fácil





  Componentes principales de la máquina y proceso de trabajo

No.	Artículo	Qty	Flujo de trabajo de la cadena de producción entera
1.	3Ton Uncoiler	1 sistema	Desenrollamiento--guía--formación del rollo--el cortar--producto final
2.	Hoja trapezoidal Rollformer	1 sistema
3.	Dispositivo hidráulico del corte	1 sistema
4.	Recepción de las tablas	1 sistema
5.	Sistema de control eléctrico	1 sistema
6.	Sistema hydráulico	1 sistema





  Especificaciones principales

• Información material

1. La materia prima puede ser rollo formado: bobina de acero galvanizada, bobinas prepintadas del acero

2. Grueso material: 0.3m m a 0.6m m

3. Anchura de alimentación: 406m m

4. Profundidad: ± 1m m de 18m m

5. Distancia de la echada: ± 1m m de 40m m

6. Anchura de la cubierta: ± 5m m de 161m m

7. Uso: utilizado como paneles de pared exterior o interior



• Especificación de la máquina

1. Base de la máquina: Estructura soldada con autógena acero del haz de H

2. Soportes del rodillo: tipo soportes del guía-pilar del rodillo

3. Peso de la máquina: aproximadamente 4-6tons según diseño de máquina final

4. Dimensiones de la máquina: 10m * el 1.2m * el 1.5m (L * W * H)



• Especificaciones técnicas

1. Sistema de control: Sistema de control del PLC, Panasonic, Siemens, Mitsubishi o como sea necesario

2. Movimiento de la impulsión: por la impulsión de cadena

3. Estaciones del rodillo: 20 estaciones

4. Velocidad de la máquina: 12-15m/min

5. Poder de formación principal: 5.5kw

6. Energía hydráulica: 4kw

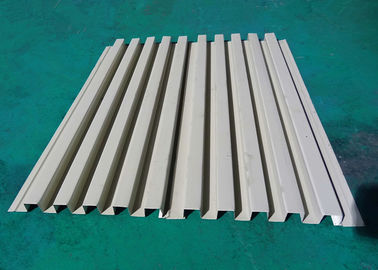

  Dibujo del perfil y producto final para la referencia
