Mini rollo acanalado de la hoja del revestimiento de la pared que forma uso material de la máquina G550

Mini rollo acanalado de la hoja del revestimiento de la pared que forma la máquina para el material G550



  Breve introducción

Los perfiles acanalados llegando a ser cada vez más populares están utilizando como el edificio de acero exterior y hojas del revestimiento de la pared interior. Este rollo que forma la máquina se hace para producir los mini paneles de pared de acero acanalados con el material de alta resistencia G550.


Estructura de la máquina

• Base de la máquina: El acero del haz de H soldó con autógena el marco que procesaba por la fresadora del pórtico
• Soportes del rodillo: el tipo soportes del pilar de la guía del rodillo atornilló en la base de la máquina
• Tipo de impulsión: conducido eléctricamente vía cadena y piñón
• Motor: motor eléctrico 7.5kw colocado dentro de la base de la máquina

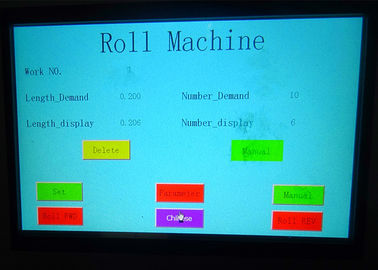

• Sistema de control: Sistema de control del PLC de Panasonic
• Tipo del corte: dispositivo accionado hidráulicamente del corte





  Línea entera componentes y disposición de la máquina

No.	Artículo	Cantidad	Opciones
1.	3Ton escogen el mandril Uncoiler	1 sistema	La línea velocidad de esta máquina de la conformación por medio de rodillos del panel de pared es el aproximadamente 12m a 15m/min, cree que máquina fría de la conformación por medio de rodillos de la fuente de Industry Company con la línea acelera hasta los 30m a 40m/min.
2.	Entrada material Infeeding y dispositivo de guía	1 sistema

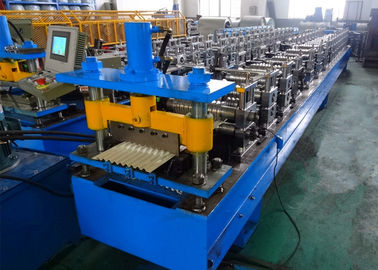

3.	Mini estaciones acanaladas de Rollfoming del perfil	1 sistema
4.	Dispositivo hidráulico del corte	1 sistema
5.	Producto final que recibe las tablas	1 sistema

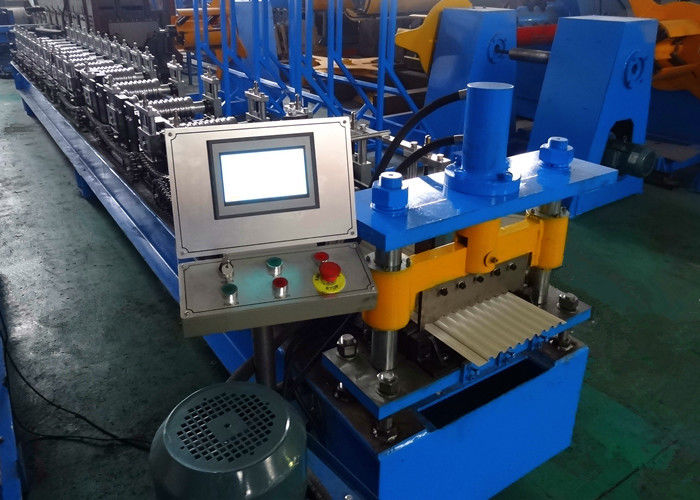

6.	Gabinete de control eléctrico	1 sistema
7.	Estación hidráulica	1 sistema





Disposición de la máquina

• Dirección del trabajo: de izquierda a derecha
• Proceso del trabajo: el decoiling--guía >feeding--formación del >roll--el >cutting-->run hacia fuera





  Parámetros técnicos principales

>>   5Ton Decoiling hidráulico

1. Tipo de Decoiling: extensión y tensión hidráulicas, el decoiling eléctrico del mandel

2. Extensión y tensión del mandril de Decoiler: energía hydráulica ofrecida por el motor 4kw

3. Gama de la extensión del mandril de Decoiler: φ480-520mm

4. Poder de Decoiling: 3kw

5. Bobina máxima O.D: 1350m m

6. Capacidad: 5Ton



>>   Rollo que forma el molino

1. Fuerza material: G550

2. Grueso material: 0.3-0.8m m

3. Formación de pasos: 17 pasos

4. Motor principal: 7.5kw

5. Formación de velocidad: 10-15m/min

6. Material del eje: 40Cr

7. Material del rodillo: No.45 acero, multa que trabaja a máquina, apagando y moderando, superficie con el cromo plateado



>>   El cortar

1. Tipo: corte hidráulico, paradas de la máquina al cortar

2. Poder del corte: 5.5kw

3. Material de la cuchilla de corte: Cr12Mov, HRC58-62

4. El cortar a la tolerancia de la longitud: ±2mm





  Producto final del mini perfil acanalado
