Datos del producto:
Pago y Envío Términos:
|
| anchura material: | 1250m m, 1000m m, 914m m | Fuerza material: | Material G550 |
|---|---|---|---|
| Poder del motor: | 7.5KW | Formación de pasos: | 22 pasos |
| Conduzca el movimiento: | Vía cadena y piñón | Fuente de alimentación: | 380V 50Hz 3Phase; 415V 50Hz 3Phase |
| Alta luz: | rollo de la hoja de la techumbre que forma la máquina,rollo del perfil que forma la máquina |
||

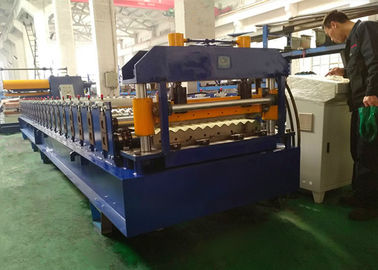

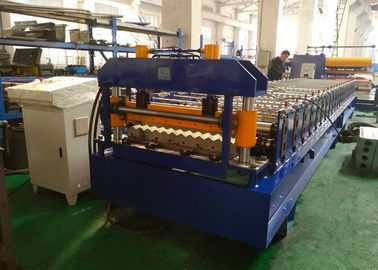

Máquina acanalada de la conformación por medio de rodillos de la hoja del metal con la anchura 1000m m material de 914m m
Descripción
Este rollo que forma la máquina se hace para producir las hojas acanaladas con la altura de 18m m, la distancia de la echada de 76mm/76.2m m y 836/838 anchura de la cubierta. El material principal puede ser rollo formado es bobinas de acero galvanizadas de alta resistencia de 0.2m m a de 0.4m m y bobinas del acero suave de 0.3m m a de 0.7m m.
Con la anchura de alimentación de 1000m m, la anchura de la cubierta de formado acanala la hoja es 836m m. Con 914m m anchura de alimentación, la anchura de la cubierta del producto final es 762m m. Usuarios ninguna necesidad de ajustar los rodillos para que haya diversas anchuras materiales, para ajustar solamente el dispositivo de guía de la entrada para evitar la desviación.
Componentes principales de la máquina acanalada de la conformación por medio de rodillos de la hoja
| No. | Piezas principales de la máquina | Descripción |
| 1. | 5Ton manualmente Uncoiler | Extensión manualmente interna, el desenrollar unpowered |
| 2. | Alimentando y dispositivo de guía | Evite la desviación material al entrar en el rollformer |

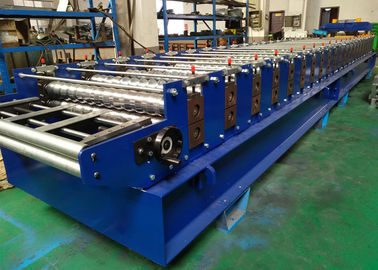

| 3. | Unidad principal de la conformación por medio de rodillos | Conducido eléctricamente vía cadena y piñón |

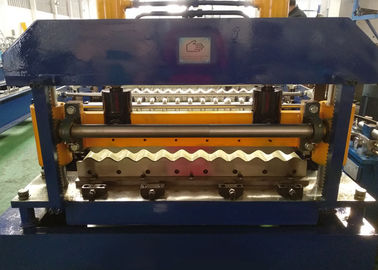

| 4. | Dispositivo hidráulico del corte | Corte accionado hidráulicamente, tipo del parada-corte |
| 5. | Producto final que recibe las tablas | Tablas de recepción Unpowered, tipo del rodillo-transportador |
| 6. | Sistema de control eléctrico | Sistema de control del PLC de Panasonic |
| 7. | Estación hidráulica | Marca local famosa |
Flujo de trabajo:
1. Línea dirección: izquierdo-->right
2. Proceso del trabajo: el decoiling--el >guiding--formación del >roll--el >cutting--el >running hacia fuera
Parámetros técnicos principales
1. Materiales: Bobinas galvanizadas del acero, bobinas de PPGI, bobinas del acero del color
2. Grueso material: 0.2-0.7m m
3. Poder del motor principal: 5.5KW/7.5KW
4. Formación de estaciones: 18 estaciones a 22 estaciones
5. Formación de velocidad: 10-15m/min
6. Material del eje: 40Cr con 76m m en diámetro, ejes sólidos con el tratamiento térmico y el cromo plateado

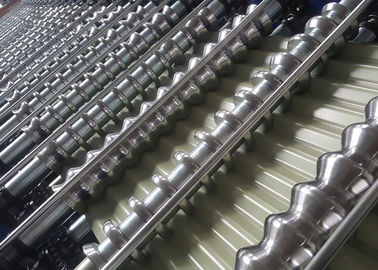

7. Material del rodillo: No.45 acero, tratamiento térmico con el cromo plateado del grueso de 0.05m m
8. Energía hydráulica: 4KW
9. Material de la cuchilla de corte: Cr12Mov
CREA los rollformers de la fabricación de INDUSTRY COMPANY para los diversos perfiles de la techumbre:
