Lugar de origen: | China |
Nombre de la marca: | BELIEVE INDUSTRY COMPANY |
Certificación: | CE |
Número de modelo: | C100-240 |
Detalles de empaquetado: | Embalaje marinero estándar |
---|---|
Tiempo de entrega: | 60 días |
Condiciones de pago: | El 30% TT por adelantado, el 70% TT antes del envío |
El otro nombre: | Rollo de acero de la correa de la ECO que forma la línea | Aplicación: | Puede producir correas de la anchura de la web de 80m m a de 240m m |
---|---|---|---|
Poder del motor: | 15kw para la formación del rollo | Sistema de Control: | Sistema de Control de PLC |

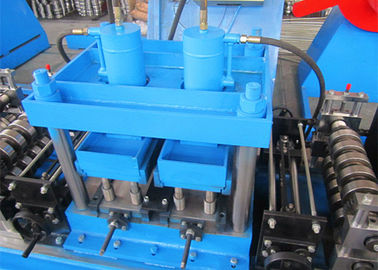

La anchura ajusta: | El manual ajusta los rodillos y los espaciadores | Corte el movimiento: | Corte hidráulico después de formar del rollo |
Alta luz: | correa del c&z que forma la máquina,rollo de la correa de c z que forma la máquina |
rollo de la correa de la C-forma de 100-240m m que forma la máquina con el ajuste manual de la anchura
Breve descripción
Este rollo del metal que forma la máquina se puede utilizar para producir correas de c con anchura de la web de 100m m a de 240m m ajustando los rodillos y los espaciadores. El material principal puede ser rollo formado es acero de carbono y el acero galvanizado arrolla con el grueso de 1.5m m a 3.0m m.
Línea entera flujo de trabajo
1. Dirección del trabajo: izquierdo--->right
2. Flujo de trabajo: el decoiling---el >guiding---el >leveling---el >punching---formación del >roll---el >cutting---> productos finales
Características de la máquina
Línea entera componentes y especificaciones principales
No. | Piezas principales | Cantidad | Opciones | |
1. | 3Ton escogen el mandril Decoiler | 1 sistema | Decoiler hidráulico Cabeza doble Decoiler Rollo de alta velocidad del diseño anterior Apilador automático |
|
2. | Máquina de la conformación por medio de rodillos de la correa de C | Guía de alimentación de la entrada | 1 sistema | |
Nivelador | 1 sistema | |||
Unidad de perforación | 1 sistema | |||
Estaciones del rodillo |
1 sistema | |||
3. | Recepción de las tablas | 2 sistemas | ||
4. | Gabinete de control | 1 sistema | ||
5. | Estación hidráulica | 1 sistema |
Especificaciones principales de la máquina
1. Grueso material: 1.5-3.0m m
2. Formación de velocidad: 12-15m/min
3. Estaciones del rollo: 14 staions

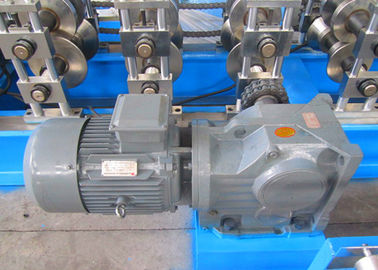

4. Poder del motor principal: 15kw
5. Energía hydráulica: 7.5kw
6. Sistema de control: Sistema de control del PLC de Panasonic
7. Impulsión: Impulsión de cadena
8. Tolerancia de la longitud de corte: ±2mm/los 6m; ±3mm/10m
Dimensiones de las correas de la ECO
Modelo | a / Anchura de la web | b / Anchura del reborde | c / Anchura del labio | L / Ubicación de los agujeros | Anchura material |
C-100 | 100 | 40 | 15 | 40-220 | 192 |
100 | 50 | 20 | 40-220 | 222 | |
100 | 60 | 20 | 40-220 | 242 | |
C-120 | 120 | 50 | 20 | 40-220 | 242 |
120 | 60 | 20 | 40-220 | 262 | |
C-140 | 140 | 50 | 20 | 40-220 | 262 |
140 | 60 | 20 | 40-220 | 282 | |
C-160 | 160 | 60 | 20 | 40-220 | 302 |
160 | 70 | 20 | 40-220 | 322 | |
C-180 | 180 | 60 | 20 | 40-220 | 322 |
180 | 70 | 20 | 40-220 | 342 | |
C-200 | 200 | 60 | 20 | 40-220 | 342 |
200 | 70 | 20 | 56-220 | 362 | |
C-220 | 220 | 70 | 20 | 76-220 | 382 |
220 | 80 | 20 | 96-220 | 402 | |
C-240 | 240 | 70 | 20 | 96-220 | 402 |
240 | 80 | 20 | 116-220 | 422 |
