| Lugar de origen: | China |
| Nombre de la marca: | Believe Industry Company |
| Certificación: | CE |
| Número de modelo: | BELI-Z250 |
| Precio: | USD 22,500 to 30,000 per set |
|---|---|
| Detalles de empaquetado: | El sistema desnudo del embalaje de la pieza de la máquina y sujetado dentro del envase con el alambr |
| Tiempo de entrega: | 60 días |
| Condiciones de pago: | Los 30% TT por adelantado, los 70% TT después de error de máquina y aceptan antes de entrega |
| Capacidad de la fuente: | 50 sistemas por cuarto |
| Nombre de la máquina: | La correa de Z lamina la formación de la máquina | Conduzca el movimiento: | Impulsión de cadena |
|---|---|---|---|
| Poder del motor principal: | 18.5KW | Rollo que forma velocidad: | 12-15m/min |
| Fuente de alimentación: | 380V/50Hz/3Ph | Garantía de la máquina: | 24 meses |
| Alta luz: | correa del c&z que forma la máquina,correa que hace la máquina |
||

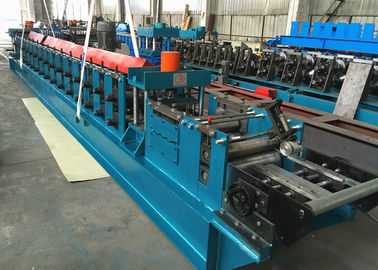

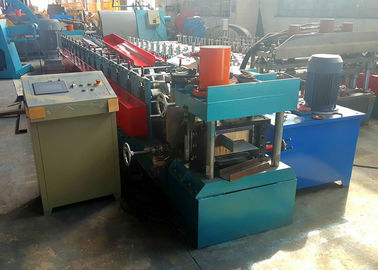

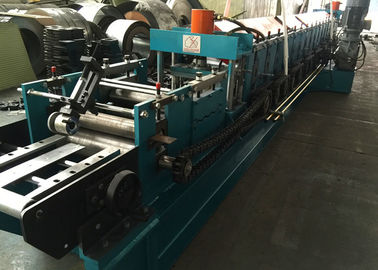

Rollo de acero de la correa de la sección de Z100-250 Z que forma la máquina con diseño económico
Breve descripción
Este rollo que forma la máquina se utiliza para producir las correas de Z usadas como estructuras de edificio de acero. El diseño de máquina económico con los soportes del rodillo de la impulsión de cadena y de la placa de acero tiene la ventaja del coste perdido relativo, así que si limitan a los clientes en su presupuesto, máquina con el sistema de impulsión de cadena y el tipo del soporte del rollo de la placa de acero será una mejor opción.
| No. | Piezas principales de la máquina | Cantidad | |
| 1. |
5Ton manual Decoiler |
1 unidad |
|
| 2. |
Rollo que forma la unidad |
a. guía de alimentación material |
1 unidad |
|
b. alimentación del rollo de pellizco y 7-Roll que nivelan el dispositivo |
|||
|
c. dispositivo de perforación hidráulico |
|||
|
d. rollo que forma el molino |
|||
|
e. enderezadora de Turquía |
|||
|
f. dispositivo hidráulico del corte/dispositivo del Parada-corte |
|||
| 3. |
Tabla de la ayuda de la salida del producto final |
1 unidad |
|
| 4. |
Sistema de control del PLC |
1 unidad |
|
| 5. |
Estación hidráulica |
1 unidad |
|
Dibujo del perfil y medidas de la correa de Z
Esta máquina de la correa de z puede producir correas de z con 100mmm hasta la anchura de la web de 250m m. Necesidad de usuarios de ajustar manualmente el rodillo y los espaciadores para cambiar el hueco para producir cada dimensión. Si los clientes tienen en grandes cantidades de la producción, sugerimos un diseño de máquina de alta velocidad automático. La máquina automática ahorrará mucho tiempo en el ajuste y es más fácil que los usuarios actúen.
|
Modelo de la correa de Z |
A |
B |
C |
D |
Anchura de alimentación |
|
Z-100 |
100 |
56 |
54 |
15 |
227 |
| Z-120 | 120 | 66 | 64 | 20 | 277 |
|
Z-150 |
150 |
66 |
64 |
20 |
307 |
| Z-180 | 180 | 66 | 64 | 20 | 337 |
|
Z-200 |
200 |
66 |
64 |
20 |
357 |
| Z-220 | 220 | 66 | 64 | 20 | 377 |
|
Z-250 |
250 |
66 |
64 |
20 |
407 |
| TODA LA UNIDAD EN EL MILÍMETRO | |||||
Parámetros técnicos principales
1. Grueso material: 1.6-3.2m m
2. Fuerza de producción: ≤345Mpa; acero suave
3. Formación de pasos: 16 pasos según el perfil y el material a utilizar
4. Formación de velocidad: 12-15m/min no incluyendo la perforación y cortar
5. Poder del motor principal: 15kw
6. Sistema de control: Sistema del control automático del PLC de Panasonic
7. Impulsión: conducido eléctricamente vía 2,0" cadena
8. Tipo del corte: cortando después del rollo que forma, necesidad de usuarios de cambiar las cuchillas de corte para cada tamaño de la correa
9. Energía hydráulica: 7.5kw
Características económicas de la máquina de la conformación por medio de rodillos de la correa de Z
¡Si usted necesita más detalles de la máquina, éntrenos en contacto con por favor!
