Lugar de origen: | China |
Nombre de la marca: | BELIEVE INCUSTRY |
Certificación: | CE |
Número de modelo: | C100-350 |
Precio: | USD 40000 - 50000 per set |
---|---|
Detalles de empaquetado: | Las piezas desnudas del embalaje de la máquina principal, eléctricas e hidráulicas se envuelven con |
Tiempo de entrega: | 75 a 90 días |
Condiciones de pago: | El 30% TT como anticipo, el 70% TT antes del envío |
Capacidad de la fuente: | 45 sistemas por mes |
El otro nombre: | Cambio de la correa de la CZ sobre el rollo que forma la máquina | Características de la máquina: | Equipado de los dados de corte infinitamente ajustables |
---|---|---|---|
ventaja: | Dados transformistas para cada perfil y dimensión | Dimensión de la CZ: | 100-350 correas de la CZ |
Sistema de Control: | Sistema de control del PLC de Panasonic | Conduzca el movimiento: | Cadena y piñón |
Alta luz: | correa que hace la máquina,rollo de la correa de c z que forma la máquina |

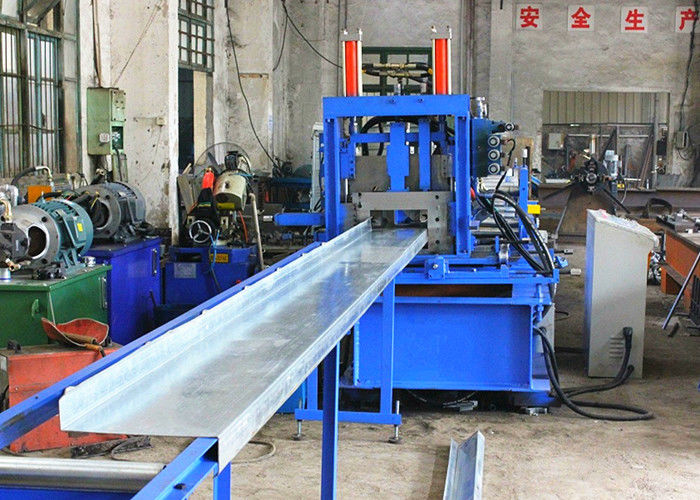

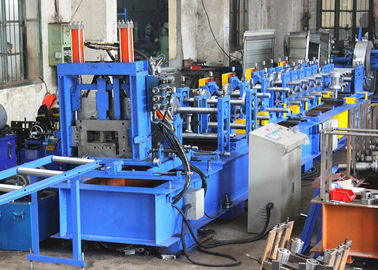

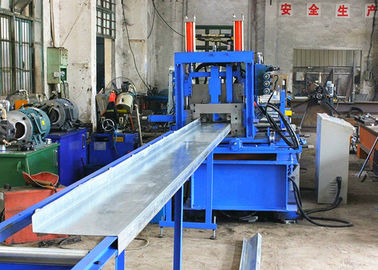

Rollo permutable de la correa de la CZ que forma la máquina con los dados de corte infinitamente ajustables
Descripción
Esta máquina de la correa de la CZ puede producir U-forma de la C-forma y correas de la Z-forma con la anchura de la web de 100m m a 300m m. El material puede ser rollo formado es bobinas de acero galvanizadas con el grueso de 1.5-4.0m m. Los componentes principales de esta cadena de producción son decoiler, dirigiendo y nivelando el dispositivo, el dispositivo que preperfora, el rollo anterior, el dispositivo hidráulico del corte, recogiendo la tabla, la estación hidráulica, el etc.
Ventajas de la máquina
Ajuste manualmente la dirección de los primeros grupos de rodillos al perfil C del cambio a Z

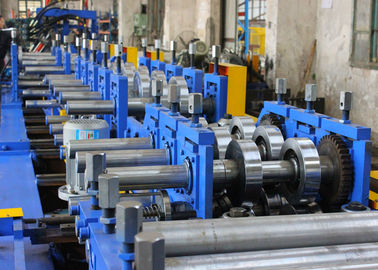

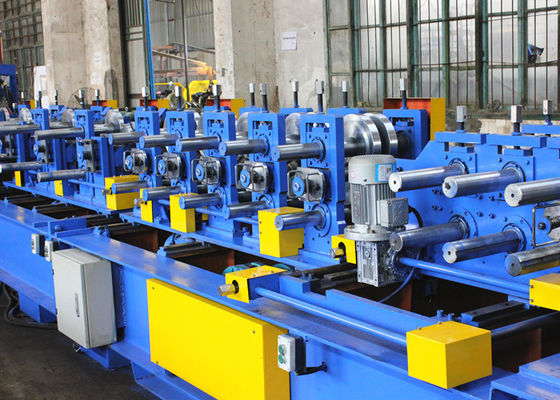

Un lado o ambos lados de los rodillos está instalado en una base movible, que puede moverse adentro y hacia fuera a través de la guía linear para ajustar el hueco entre los rodillos según cada dimensión de la correa
Actualizado cortando la tecnología con los dados transformistas, ninguna necesidad de cambiar las cuchillas de corte para cada perfil y dimensión. Es fácil hacer un poco ajuste del dispositivo del corte.
Parámetros técnicos principales
No. | Artículo | Parámetros técnicos |
1. | Material de la bobina | Bobinas galvanizadas del acero |
2. | Grueso material | 1.5m m a 4.0m m |
3. | Fuerza material | 235Mpa a 345Mpa |
4. | Estaciones del rodillo | base de 20 estaciones en perfil y grueso y fuerza del material |
5. | Formación de poder | 15kw |
6. | Formación de velocidad | 12-15m/min no incluyendo la perforación y cortar, también tenemos diseño de alta velocidad |
7. | El tamaño ajusta poder | 1.5kw * 2 |
8. | Tipo del corte | Corte hidráulico después de formar del rollo |
9. | Energía hydráulica | 7.5kw |
10. | Sistema de control | Sistema del control automático del PLC de Panasonic |
Dibujo y medidas de las correas de CZU
Disposición de la máquina de Rollfoming de la correa de la CZ
