Rollo de acero del canal de la lluvia que forma la máquina para el acero galvanizado/el material de aluminio/del cobre

Rollo del canal del patio del metal que forma la máquina

Introducción

CREA que INDUSTRY COMPANY tiene diverso rollo del metal que forma las soluciones para el alcantarillado del agua de lluvia. Según el requisito de clientes, hacemos las máquinas para producir los medios canales redondos, los canales del patio, las bajadas de aguas redondas y las bajadas de aguas rectangulares, etc.

Este canal que forma la máquina se utiliza para producir canales delanteros del patio de 0.4m m a de 0.8m m los altos. La cadena de producción entera consiste en el decoiler, alimentando y dispositivo de guía, dispositivo precortado del maunal, rollo que forma la unidad, dispositivo hidráulico del corte del poste, sistema de control eléctrico y estación hidráulica, etc.

Materia prima aplicable:

• Tipo material: Las bobinas galvanizadas, bobinas prepintadas, Zincalum arrollan, el acero de aluminio, inoxidable, las bobinas de cobre, etc
• Grueso material: 0.3-0.8m m
• Peso de la bobina: 3000kgs máximo
• Anchura de la materia prima: aproximadamente 250m m


Flujo de trabajo: fijando los datos de la producción (lote, PC, longitud, etc)  --> decoiling  --> alimentando y dirigiendo  --> formación del rollo  --> corte  --> canal del patio hacia fuera

Vídeo de la máquina:

Componentes de la máquina:

1) 3 Ton Unpower Decoiler:

1. Ajuste manualmente el tornillo para apretar y para aflojar el mandril del decoiler;
2. Unpower-tipo el desenrollar de la bobina;

3. Capacidad de Decoiler: 3000kgs máximo;
4. Diámetro interno de la bobina: 480-520m m;
5. Anchura de la bobina: Máximo 500m m

2) guía de alimentación y dispositivo precortado:

1. La prensa de rollo de pellizco el material, evita la despedida material hacia arriba y hacia abajo;
2. Gire manualmente el volante de dirección lateral para ajustar anchura de la guía según anchura de la materia prima; evite la desviación material
3. el Manual-tipo dispositivo precortado, cortó la hoja antes de formar del rollo

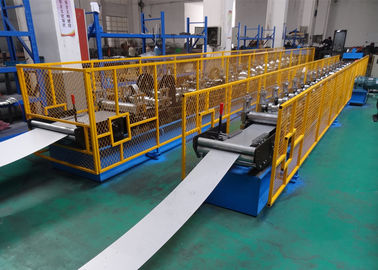

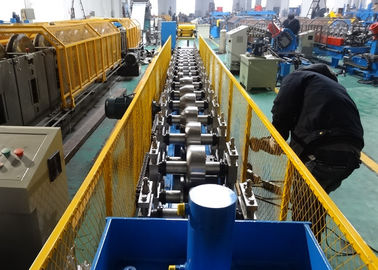

3) Rollo que forma la unidad:

1. Sistema de control: PLC japonés de Panasonic; Inversor de la frecuencia: YASKAWA; Codificador: Koyo/Omron japonés
2. Motor eléctrico que conduce, transmisión de cadena
3. Soportes del rodillo: tipo de columna de la guía con los cursores

4. La malla protectora del metal se emperna en lados de la máquina, asegura la seguridad del hombre y de la máquina
5. El material del eje es 40Cr, con el eje sólido del diámetro 75m m
6. Material del rodillo: Acero ASTM1045; con el tratamiento térmico; cromo plateado
7. Rollo que forma estaciones: 16 estaciones (dependa de perfiles específicos del canal y de tipo material)
8. Rollo que forma velocidad: 15m/min (investigación para la máquina de alta velocidad)
9. Alimentación principal: 5.5KW

4) Sistema de control eléctrico:

1. Lengua de la operación: Chino e inglés (la otra lengua es opcional)
2. Manual de la operación: La versión inglesa está disponible

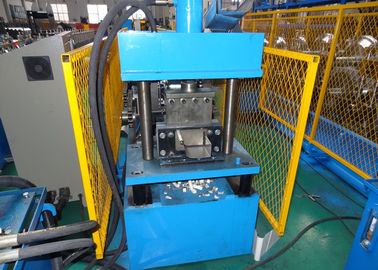

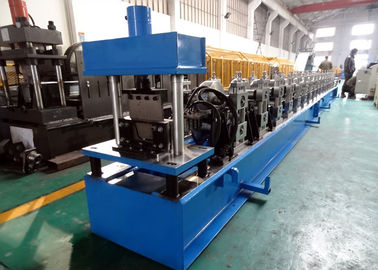

5) Dispositivo hidráulico del corte del poste:

1. Sistema de usuarios la longitud que corta en la pantalla táctil del gabinete de control; medición de la longitud de corte del codificador
2. El corte hidráulico después del rollo que forma, para cortar el tipo, 3 cuchillas que cortan, basura de 6m m a de 8m m
3. Material de la cuchilla de corte: Cr12Mov, energía hydráulica: 4KW

6) Tabla de la ayuda de la salida:

1. Apoye los productos de la salida, 2 unidades
2. Marco soldado con autógena de acero del ángulo con el transportador de rodillo simple

Nuestras ventajas

• Más de 15 años de experiencia en el rollo del metal que crea la fabricación de la máquina
• Equipo profesional con los ingenieros experimentados y la tecnología madura
• Exportado a más de 50 países (América, Reino Unido, Nueva Zelandia, Malasia, la India, Suráfrica, etc)
• Se seleccionan los componentes eléctricos de la marca famosa (Siemens, Panasonic, Omron, Koyo, YASKAWA)

• Se seleccionan los transportes famosos de la marca (HRB, SKF, NSK, los etc)

• Soporte técnico del curso de la vida, substituimos piezas quebradas gratis debajo del witin normal 12Months del uso


Detalles de empaquetado y cargados

1. Un envase 40GP o un envase 20GP es necesario para cargar la línea entera de rollo del canal que forma la máquina.

2. El cuerpo de máquina principal es embalaje desnudo e interior fijo del envase con el alambre de acero y los fasterners.

3. El gabinete hidráulico de la estación y de control se envuelve con la película plástica y el interior sujetado del envase.

4. La cubierta protectora se cubre con la película plástica y es sujetada por el alambre de acero
