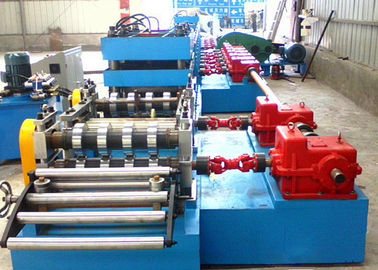

Thrie - rollo de la barandilla de la carretera del perfil del haz que forma la máquina, rollo de la barrera de desplome anterior

Barrera de desplome de la carretera de la impulsión de la caja de engranajes Rollformer para el perfil del haz de Thrie

  Descripción

Esta máquina está disponible para producir los paneles de la barandilla de la carretera del perfil del thrie-haz. El material principal puede ser rollo anterior es 2,0 a las bobinas de acero galvanizadas 3.0m m y el acero inoxidable, el etc. formando velocidad está alrededor de 12-15m/min y la línea velocidad es 8m/min aproximado con la perforación y cortar.

Características de la máquina

• Con el sistema de control del PLC

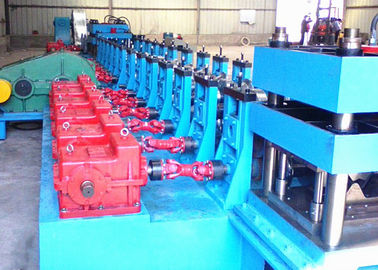

• Conducido eléctricamente vía la caja de engranajes
• La base soldada con autógena acero de la máquina del bea de H con el rodillo del arrabio se coloca
• La formación de velocidad puede alcanzar 12-15m/min
• ejes sólidos 40Cr con el diámetro de 110m m

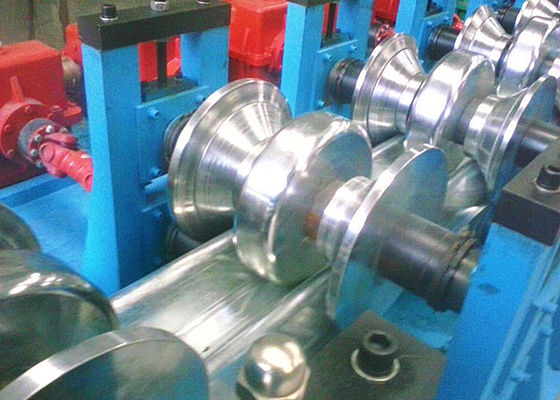

• Los rodillos GCr15 van bajo tratamiento térmico del vacío y con Chrome platearon

  Especificación principal

  Componentes principales y línea entera disposición

1. 5Ton Uncoiler: para sostener y desenrollar la bobina

2. Guía de la entrada: evite la desviación material

3. Nivelador: asegure la buena llanura del material antes de perforar y ruede la formación

4. Unidad de perforación: agujeros de perforación en el panel de la barandilla como sea necesario

5. Rollformer: forma del rollo la hoja en perfil requerido

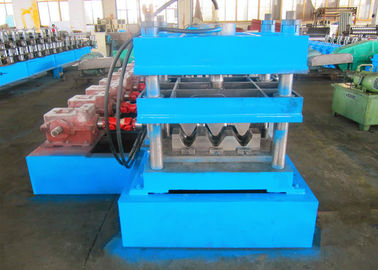

6. El cortar: corte los paneles formados de la barandilla en cierta longitud

7. Funcione con hacia fuera la tabla: reciba el producto final cuando sale el dispositivo del corte para evitar bajar abajo

8. Sistema de control: Sistema de control del PLC

9. Estación hidráulica: poder de la oferta para perforar y cortar

Proceso del trabajo: bobina de acero que desenrolla--alimentación y guía--nivelación--perforación--formación del rollo--el cortar--producto final

  Producto final del panel de la barandilla del haz de Thrie
